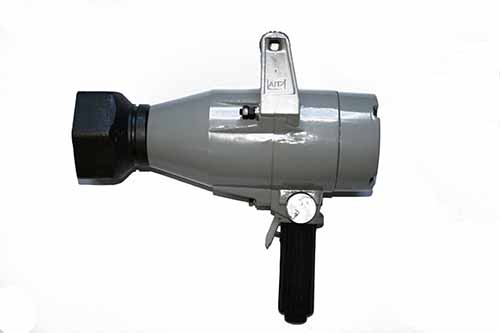

Пневмогайковерты ИП-3128 и ИП-3115 очень схожи по своей конструкции и имеют практически одинаковый принцип действия. Основное и главное отличие между этими моделями заключается в их мощности, максимальном моменте затяжки, создаваемом гайковертами, и диаметром затягиваемых ими резьб. Другими словами модель гайковерта ИП-3115 рекомендуется применять при тех работах, где применяются резьбовые соединения сравнительно больших размеров, и где требуется большее усилие для закручивания или откручивания болтов и гаек.
Гайковерт состоит из следующих основных узлов: пневмодвигателя, ударного механизма, пускового устройства, механизма реверса и корпусов. Двигатель шестилопаточный ротационный смонтирован в корпусе. Ударный механизм состоит из маховика с валиком, кулачка и толкателя, кулачковой муфты, штифта, пружины, ролика и смонтирован в корпусе пусковой рукоятки и в корпусе самого гайковерта.
Пусковое устройство шарикового типа смонтировано вместе с механизмом реверса в корпусе пусковой рукоятки. Этот механизм состоит из реверса с флажком и дросселя. Для удобства эксплуатации гайковерт снабжен дополнительной ручкой. Эта ручка может устанавливаться относительно корпуса гайковерта в трех положениях.
Сжатый воздух через пусковое устройство и механизм реверса поступает в двигатель гайковерта. Вращение ротора двигатель передает маховику ударного механизма, который при малом моменте завинчивания работает как простая муфта. При увеличении сопротивления завинчиванию до величины, достаточной для преодоления усилия пружины, сменная головка гайковерта, кулачковая муфта и толкатель останавливаются. Валик, продолжая вращаться вместе с маховиком, набегает на выступ беговой дорожки толкателя и перемещает толкатель с кулачком, в который входит зацепление с кулачковой муфтой и одновременно наносит по ней удар, передаваемый сменной головкой на гайку. Когда валик пройдет выступ беговой дорожки толкателя, последний вместе с кулачком под действием пружины возвращается в исходное положение, и процесс повторяется.
