Name: Сканирующий приемник AOR AR2300
Brand: AOR

Произваодитель:	AOR
Диапазон частот:	40-3150 МГц
Количество каналов:	2000
Вид модуляции:	FM, FM Stereo, AM, SAM (Synchronous AM), USB, LSB, CW, ISB, AIQ (AF-IQ option)
Напряжение питания:	12-13,8 В
Ток потребления
Прием:	1,2 A
Ожидание:	0,2 A
Рабочая температура:	от 0°С до +50°С
Стабильность частоты:	0.1 ppm
Тип дисплея:	нет
Подсветка дисплея:	нет
Наименование по каталогу:	AOR AR2300
Габариты и вес
Размеры:	285x220x70 мм
Вес:	3000 гр
Приемник
Чувствительность:	40 kHz - 100 kHz AM: 8 µV (10dB S/N, 6 kHz BPF) SSB: 2.0 µV (10dB S/N, 3 kHz BPF) 100 kHz - 1.8 MHz AM: 4 µV (10dB S/N, 6 kHz BPF) SSB: 1.2 µV (10dB S/N, 3 kHz BPF) 1.8 MHz - 25 MHz AM: 4 µV (10dB S/N, 6 kHz BPF) SSB: 1.2 µV (10dB S/N, 3 kHz BPF) 25 MHz - 1000 MHz AM: 2 µV (10dB S/N, 6 kHz BPF) SSB: 0.3 µV (10dB S/N, 3 kHz BPF) NFM: 0.7 µV (12dB SINAD, 15 kHz BPF) WFM: 1.8 µV (12dB SINAD, 200 kHz BPF) 1000 MHz - 2400 MHz AM: 2.5 µV (10dB S/N, 6 kHz BPF) SSB: 0.3 µV (10dB S/N, 3 kHz BPF) NFM: 0.7 µV (12dB SINAD, 15 kHz BPF) WFM: 1.8 µV (12dB SINAD, 200 kHz BPF) 2400 MHz - 3000 MHz AM: 3.5 µV (10dB S/N, 6 kHz BPF) SSB: 0.5 µV (10dB S/N, 3 kHz BPF) NFM: 1 µV (12dB SINAD, 15 kHz BPF) WFM: 3.2 µV (12dB SINAD, 200 kHz BPF) 3000 MHz - 3150 MHz AM: 5 µV (10dB S/N, 6 kHz BPF) SSB: 1 µV (10dB S/N, 3 kHz BPF) NFM: 1.5 µV (12dB SINAD, 15 kHz BPF) WFM: 5 µV (12dB SINAD, 200 kHz BPF)
Избирательность по соседнему каналу:	CW 500 Hz 380 Hz (-3 dB), 500 Hz (-80 dB) SSB 3 kHz 2.7 kHz (-3 dB), 3.1 kHz (-80 dB) AM 6 kHz 5.5 kHz (-3 dB), 6.9 kHz (-80dB) NFM 15 kHz 14.2 kHz (-3 dB), 15.6 kHz (-80dB) WFM 200 kHz 200 kHz (-3 dB), 250 kHz (-80dB)

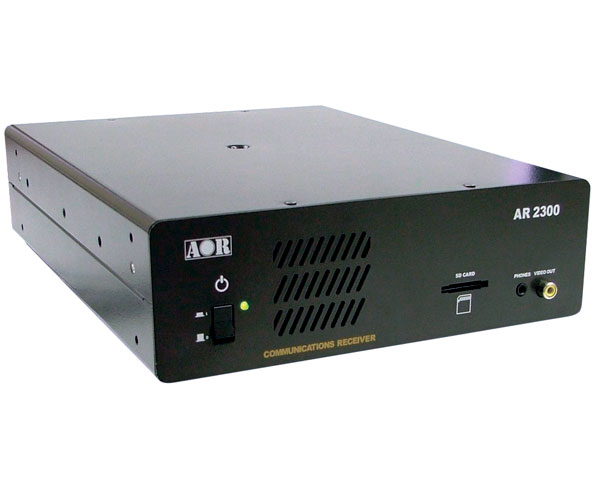

Новый сканирующий приемник компании AOR предоставляет возможность контроля радиочастот в диапазоне от 40 кГц до 3150 МГц и несомненно найдет применение в правительственных, коммерческих и исследовательских организациях, занимающихся контролем эфира, поиском и обнаружением радиосигналов, распределением частот, изучением электромагнитной обстановки, анализом спектра радиосигналов.

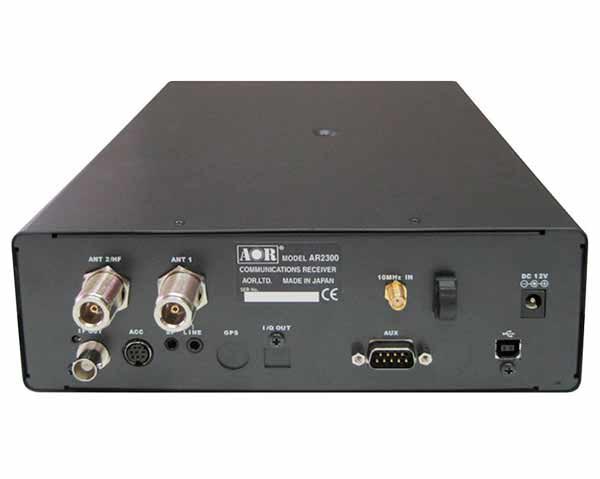

Приемник не имеет органов управления и настройки, управление всеми его функциями осуществляется с ПК (Black-Box Receiver). При использовании дополнительного сетевого контроллера возможно дистанционное управление приемником. Разъемы для связи с ПК выведены на заднюю панель (порты RS 232C и USB).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ВОЗМОЖНОСТИ ПРИЕМНИКА AR 2300

контроль и запись в память до 2000 значений частот, а также параметров установок;
непрерывный контроль одной частоты или сканирование выбранных частот;
поиск в полосе частот с легко вводимыми границами и шагом от 0,01до 999,99 кГц;
одновременный прием сигналов в диапазонах HF (ниже 25 МГц) и VHF-UHF;
обнаружение паразитных излучений, в том числе – импульсных помех;
возможность обнаружения электронных подслушивающих устройств (жучков);
контроль частотномодулированных аналоговых сигналов камер видеонаблюдения;
контроль собственных радиоизлучений в рабочем диапазоне частот;
цифровая обработка сигналов и анализ спектра с использованием специального ПО;
запись демодулированного аудиосигнала на карту памяти формата SD или SDHC;
возможность подключения внешних устройств к аналоговому выходу ПЧ (45 МГц).

ТЕХНИЧЕСКИЕ РЕШЕНИЯ, РЕАЛИЗОВАННЫЕ В ПРИЕМНИКЕ AR 2300

оцифровка сигнала на уровне 3-й ПЧ (45 МГц) для дальнейшей цифровой обработки;
применение цифрового генератора прямого синтеза в качестве гетеродина;
возможность использования сигнала GPS для точной синхронизации гетеродина;
цифровая архитектура по методу прямой выборки для диапазона частот ниже 25 МГц;
декодер для демодуляции сигналов цифровых систем связи по стандарту APCO P-25;
специализированное ПО, разработанное под Windows XP или поздние версии ОС;
цифровой I/Q-интерфейс (по предварительному заказу) для записи сигналов на жесткий диск ПК с дальнейшим воспроизведением и анализом без потери качества;
аудиовыход AF-IQ 12 кГц, позволяющий реализовать концепцию “программно-заданной радиосистемы”, когда ее функции задаются программным обеспечением с демодуляцией сигнала в ПК (возможен прием цифрового радиовещания в диапазоне HF).

ЗАПИСЬ АУДИОСИГНАЛА

Для записи демодулированного сигнала применено встроенное устройство записи (считывания) на карту памяти. Возможно использование карты формата SD (продолжительность непрерывной записи - 8 часов при емкости карты 1 Гб), а также карты формата SDHC (продолжительность записи до 240 часов при емкости карты 32 Гб). Применение карт памяти устраняет возможность влияния вибраций на качество записи, которое возникает в случае применения устройств записи с механическим приводом, например, магнитофонов или устройств записи на компакт-диски. При наличии специального адаптера можно использовать карты форматов mini-SD и micro-SD. Применяются таблицы размещения файлов только FAT 16 или FAT 32. Для хранения оцифрованного аудиопотока используются форматы WAV, WAVE, RIFF (вариант little-endian), а также PCM (разрядность 16 бит). Для устранения непродуктивных пауз при записи сигналов двусторонней голосовой связи, возможна синхронизация устройства записи с шумоподавителем.

Перекрываемый частотный диапазон	40 кГц – 3,15 ГГц
Типы принимаемых сигналов	USB/LSB, CW, AM, FM, WFM, FM-stereo, APCO P-25 (дополнительно)
Нестабильность частоты	Не более ± 1Ч 10-6 (через 5 мин. прогрева) Не более ± 0,01 Ч 10-6 (по сигналам GPS)
Количество каналов памяти	2000 каналов в 40 банках
Скорость сканирования	100 каналов в секунду
Системы шумоподавления	CTCSS, DCS
Приемная система40 кГц – 25 МГц 25 МГц – 200 МГц 200 МГц – 420 МГц 420 МГц – 3,15 ГГц	Прямое преобразование Супергетеродин с 2-ным преобразованием Супергетеродин с 3-ным преобразованием Супергетеродин с 2-ным преобразованием
Промежуточные Частоты	(1) 294,5 МГц / 1,7045 ГГц (2) 45,0 МГц / 294,5 МГц (3) 45,0 МГц
Полосы цифрового фильтра ПЧ (зависят от режима приема)	200 Гц, 500 Гц, 1 кГц, 3 кГц, 6 кГц, 15 кГц, 30 кГц, 100 кГц, 300 кГц
Интермодуляционные искажения 3 порядка	Не хуже + 20 дБм на 14,1 МГц Не хуже + 12 дБм на 50,0 МГц Не хуже + 7 дБм на 620,0 МГц
Подавление помехи от зеркального канала	>70 дБ: 40 кГц – 25 МГц >50 дБ: 25 МГц – 2,0 ГГц >40 дБ: 2,0 ГГц – 3,15 ГГц
Импеданс антенны	50 Ом
Диапазон рабочих температур	от 0°С до +50°С
Энергопитание	12 – 13,8 В постоянного тока, минимум 1,5 А
Потребляемый ток	В дежурном режиме: 200 мА В режиме максимальной громкости: 1,2 А
Выходная мощность звукового сигнала	Не менее 2 Вт на нагрузке 8 Ом
Габариты (Г, Ш, В)	285 мм Ч 220 мм Ч 70 мм
Масса	3 кг
