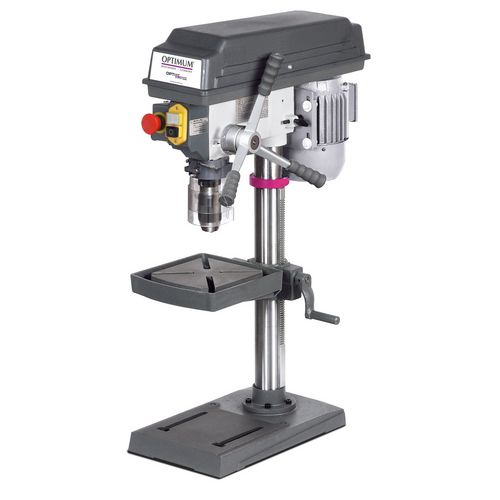

Несмотря на небольшой вес 39 килограмм, сверлильный станок OPTIdrill B17Pro basic довольно устойчив и имеет хорошую жесткость, а напряжение 220 вольт позволяет применение в разных аспектах, то есть там, где есть соответствующая розетка.
Шпиндель сверлильного станка получает вращение от электродвигателя мощностью 0,5 киловатт и ременную передачу. Точность изготовления шкивов из алюминия и последующая шлифовка, обеспечивает хорошую плавность хода, а качество ремней GATES не допускают проскальзывания и потерь мощности. Установка шпинделя на подшипники высокого качества обеспечивают высокую точность вращения в пределах 500-2520 оборотов в минуту и уменьшают радиальное биение до 0,02 миллиметра. Ременная передача надежно ограждается кожухом, при открытии которого срабатывают конечные выключатели.
На конце имеется стандартное коническое отверстие МК 2, что позволяет использовать режущий инструмент соответствующего конуса без дополнительной оснастки. Закрепление сверл, зенкеров и разверток с цилиндрическим хвостовиком производится при помощи сверлильного патрона производства Германии ROHM (3-16 мм) В 16. Расширение возможностей закрепления и сверления возможно при использовании патронов 1-13, 1-16 мм MK2, нарезание резьбы осуществляют специальной головкой М 5 — М 12. Установка инструмента с коническими хвостовиками МК 0-1 осуществляется при помощи переходных втулок МК 2 — В 16. Быстрое и удобное удаление инструмента и оснастки можно производить выталкивателем Точное и качественное сверление производится сверлами с титановым покрытием.
Включение и выключение шпинделя производится кнопками, которые находятся на компактной панели, рядом находится аварийная кнопка, для срочного отключения. Ручное перемещение пиноли до 65 мм производится рукоятками, выполненные по эргономическим правилам. Для контроля глубины сверления установлен специальный упор.
Рабочая зона закрывается специальным прозрачным экраном.
Установка заготовок на сверлильный станок OPTIdrill B17Pro basic до 300 мм производится на координатном столе, при помощи прижимов или набора прижимных приспособлений SPW 10. Для этого имеются диагональные пазы, имеющие форму буквы Т. Не большие детали можно закреплять в машинных тисках BMS 85, BMS 100 либо в приспособлениях. Базирование приспособлений осуществляются с помощью сухарей.
Вертикальное движение стола производится рукояткой. Для этого вдоль колоны установлена зубчатая рейка. Для обработки отверстий в наклонных плоскостях имеется возможность наклона стола на ±45° и вращения на 360°.Колона имеет цилиндрическую форму диаметром 60 мм и жестко прикрепляется болтами к основанию, имеющим ребра для устойчивости.
Заготовки высотой до 500 мм устанавливаются непосредственно на основании, для этого имеются параллельные пазы.
