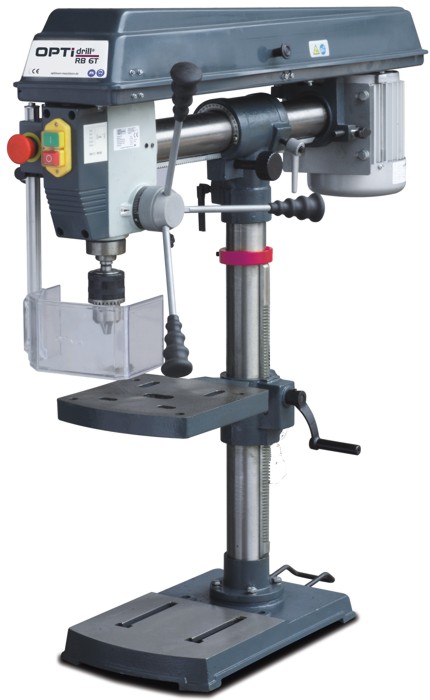

Электрическое питание радиально-сверлильного станка RB6T производится от двигателя мощностью 0,75 кВт и напряжением 220 вольт, что позволяет также его использование в гаражах, дачах, мелких предприятиях по производству мебели.
Преимуществом радиально-сверлильного станка является то, что у него имеется большой вылет вертикального шпинделя 115 — 430 мм, который получает вращение от ременной передачи, может регулироваться и фиксируется рычагом. Приводные ремни GATES имеют высокий коэффициент полезного действия, практически не имеют проскальзывания в результате чего, при работе нет потери мощности.
Сверлильная головка радиально-сверлильного станка может наклонятся на угол ±45°, что позволяет обработку наклонных отверстий. Числа оборотов шпинделя изменяются перекидкой клинового ремня на пяти ступенчатых алюминиевых шкивах электродвигателя и шпинделя. Высокая точность изготовления которых, позволяет достичь плавности и точности вращения. Передвижение сверлильной головки производится с помощью зубчатого механизма.
Изготовление рабочих поверхностей шпинделя выполнено с большой геометрической точностью, что позволило уменьшить радиальное биение до 0,03 мм.
Закрепление различного режущего инструмента производится при помощи быстросменных сверлильных патронов, переходных втулок и непосредственно в коническом отверстии Морзе 2. Увеличение производительности при нарезании резьбы можно достичь применением резьбонарезной головки М5 — М12. Выталкивание инструмента производится специальным выталкивателем MSP1 для конусов МК1- МК3, в результате уменьшается дополнительное время на снятие инструмента. Регулирование длины обработанного отверстия производится упором, который может регулироваться.
Несмотря на малый вес 40 кг, радиально-сверлильный станок устойчив и имеет достаточную жесткость.
Подача производится в ручную рукоятками, имеющими удлиненный рычаг, в результате чего уменьшается физическая нагрузка при работе и повышается производительность. Кнопки панели управления в модели радиально-сверлильного станка RB6T,закрыты от попадания влаги и пыли прозрачными крышками. Аварийная кнопка доступна и срабатывает мгновенно при включении.
Стойка имеет цилиндрическую форму диаметром 60 мм, вокруг которой поворачивается стол на 360°. Он имеет прямоугольную форму и специальные пазы, для крепления заготовок и оснастки. Расширить возможности обработки по наклонным плоскостям, можно наклоняя стол на ±45°. Перемещение производится при помощи рейки и зубчатого колеса. При вращении рукоятки стол перемещается в вертикальном направлении и фиксируется рычагом.
Корпусные заготовки высотой до 500 мм устанавливают на основании. Оно довольно большое, внутри имеет ребра жесткости и параллельные пазы для закрепления.
Ограждение рабочей зоны на радиально сверлильном станке производится специальным прозрачным экраном.
Защита от вращающихся частей станка производится конечными переключателями, которые установлены на ограждениях ременной передачи и сверлильного патрона. При открытии любого из них станок автоматически отключается.
