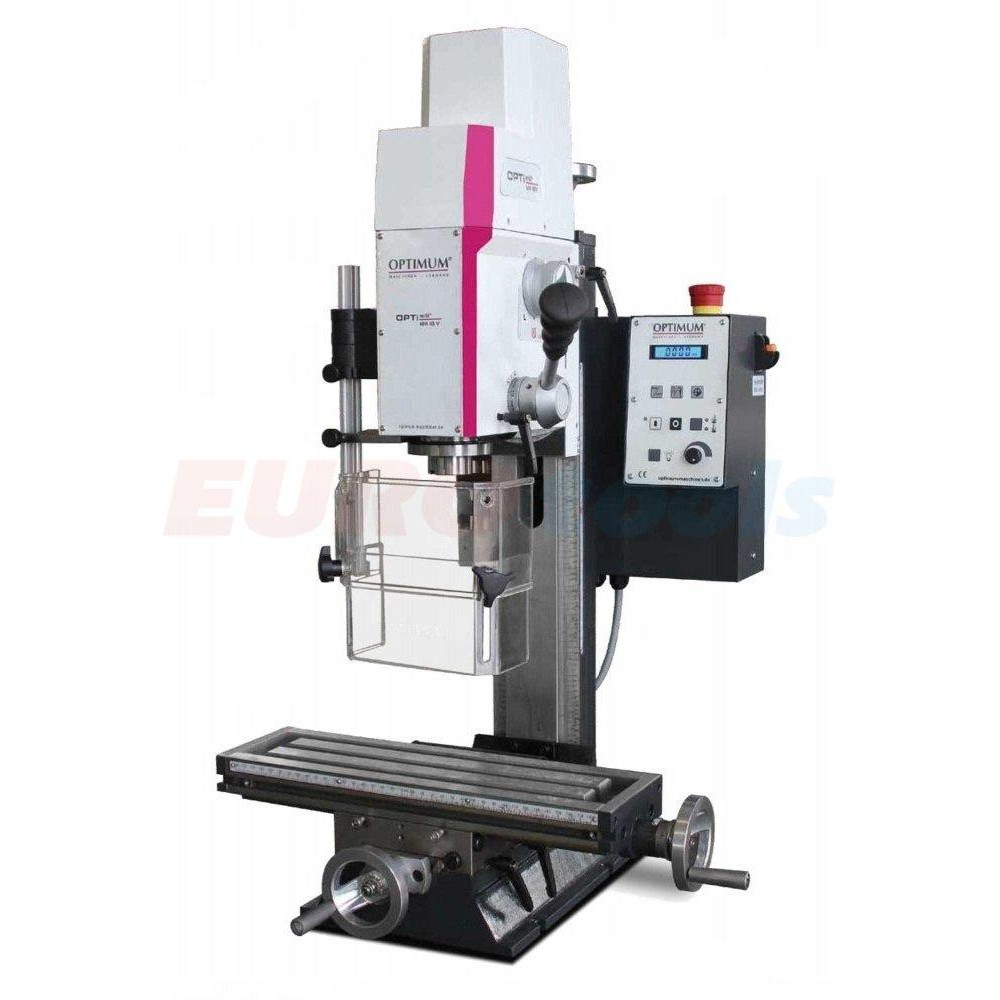

Конструктивно, настольный фрезерный станок по металлу OPTImill MH 20V, обладает высокой жесткостью и устойчивостью конструкции. Выпускается фрезерный станок с бесступенчатым регулированием скорости вращения шпинделя посредством вариатора оборотов и устройством цифровой индикации по трем осям DRO 5.
Направляющие настольного фрезерного станка по металлу шлифованные и шабренные, они изготовлены по типу «ласточкин хвост», регулируемые клиновыми планками. Клиновые планки, применяемые на координатном столе, позволяют обеспечивать точность обрабатываемой заготовки.
Координатный стол выполнен с Т-образными пазами шириной 12 мм.
Дисплей на устройстве цифровой индикации отображает перемещение по осям и скорость вращения шпинделя, глубину обработки изделия.
Применение двухрядных радиально-упорных шарикоподшипников установленных на оси шпинделя позволяют достичь высокой точности вращения шпинделя, радиальное биение менее 0,015 мм.
Устройство цифровой индикации в целях безопасности фрезеровщика запитано напряжением 24 В.
Во избежание попадания стружки, посторонних предметов, направляющая по оси Z шпиндельной головы защищена кожухом.
Настольный фрезерный станок по металлу соответствуют стандарту DIN EN 55011: класс А.
На данном фрезерном станке установлен массивный координатный стол. Точность обработки заготовки напрямую зависит от точности обработки поверхностей направляющих координатного стола. Конструкция направляющих по типу «ласточкин хвост» позволяет выдерживать все параметры, заявленные в технических характеристиках фрезерного станка.
Соединение координатного стола с рамой станка осуществляется регулируемыми клиньями.
Шпиндель настольного фрезерного станка по металлу имеет возможность левостороннего и правостороннего вращения.
Поворот шпиндельной головы возможен как, по часовой так и против часовой стрелки на ± 90°, что значительно увеличивает обрабатывающие возможности фрезерного станка и позволяет обрабатывать деталь в любом промежуточном угловом положении шпиндельной головы.
Место обработки заготовки на настольном фрезерном станке по металлу освещается светодиодной подсветкой.
Система цифровой индикации DRO5, оснащена современной мембранной клавиатурой.
Защитный экран настольного фрезерного станка, защищающий фрезеровщика от летящей стружки, изготовлен с концевым выключателем для аварийной остановки.
Основные узлы настольного фрезерного станка по металлу:
Управляющая электроника.
Встроенное пусковое реле, позволяющее управлять включением и выключением фрезерного станка.
Механическая двухступенчатая коробка (два скоростных режима) и электродвигатель постоянного тока, мощностью 0,750 кВт.
По осям Z X Y, подготовленные пазы 9 мм для укладки магнитометрических измерительных лент цифровой индикации.
Система цифровой индикации D
Мембранная клавиатура на панели управления фрезерного станка, кнопка «стоп» аварийного отключения, простое и удобное в обращении экранное меню пользователя.
Колонна фрезерного станка по металлу смещается на 30 мм, для увеличения хода координатного стола по оси Х.
На тыловой стороне колоны находится отверстие для смазки ходового винта по оси Z.
