Удобная и эргономичная панель управления фрезерным станком расположена справа на колонне.
Противовес облегчает регулировку перемещения оси Z.

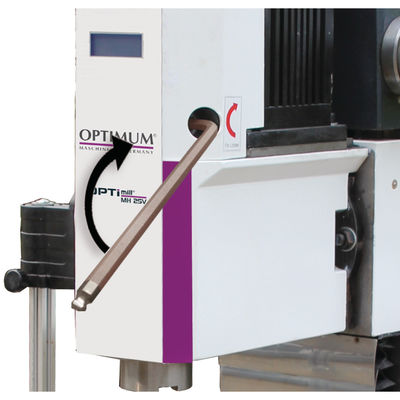

Простая смена инструмента на фрезерном станке происходит с помощью рычага.
Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
Шлифованные и шабреные направляющие типа “ласточкин хвост” регулируются клиновыми планками.
Поворотная на ± 45° фрезерная головка.
Ход вращения шпинделя влево/вправо.
Регулируемый по высоте защитный экран с концевым микро выключателем обеспечивает качественную защиту от отлетающей стружки при работе на настольном фрезерном станке по металлу OPTImill MH 25V.
Короткая кинематическая цепь.

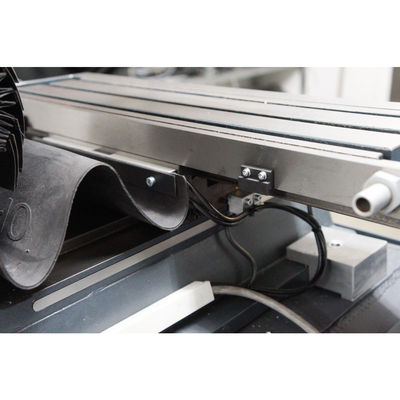

Концевой выключатель применен для всех осей.

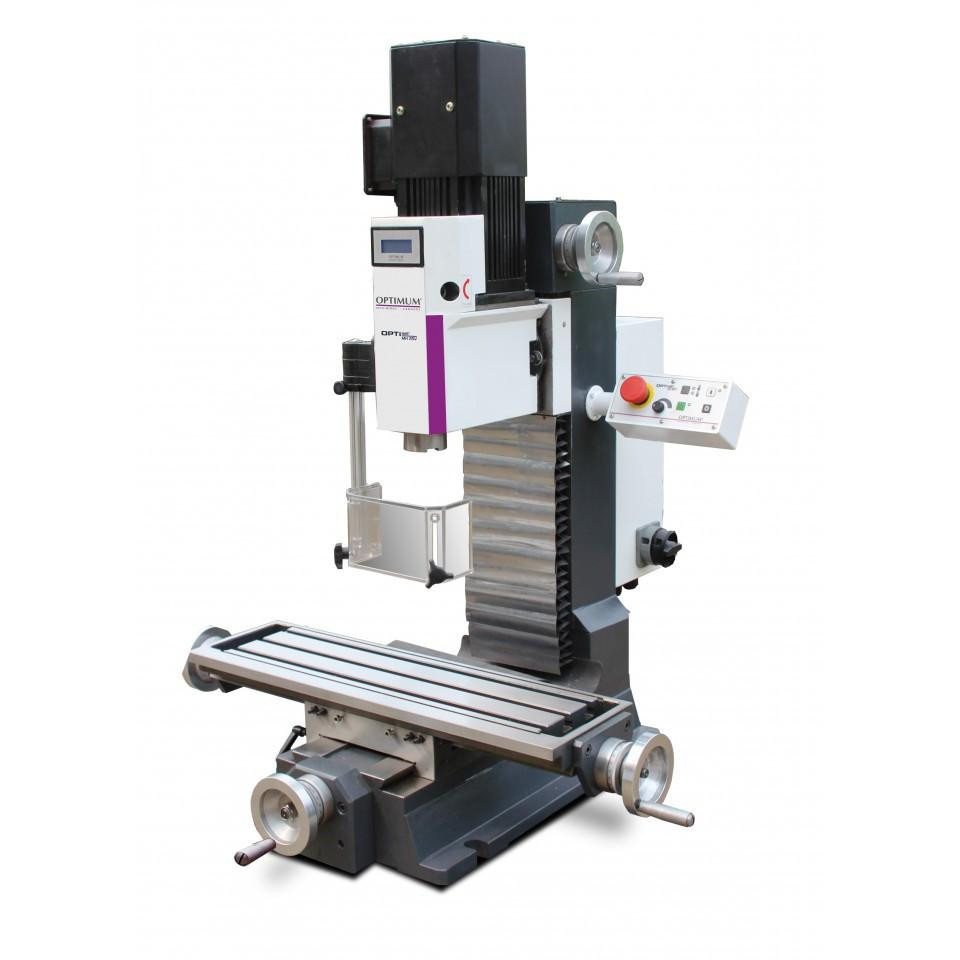

Настольные фрезерные станки по металлу OPTImill MH 25V и OPTImill MH 25SV производят обработку различных видов плоскостей, внутренних карманов и пазов в мелких деталях.
Напряжение 220 вольт позволяет применять фрезерный станок в учебных целях, на мелких производствах, ремонтных мастерских.
Основные узлы станка изготовлены из литого чугуна, наличие противовеса способствуют хорошей устойчивости и жесткости.
Управление фрезерным станком производится с компактной панели, расположенной справа на колонне.
Модель настольного фрезерного станка по металлу OPTImill MH 25SV оснащена устройством цифровой индикации DRO 5 на которой отображаются положения рабочих органов, число оборотов и автоматическая подача по координатным направлениям.
Ручное перемещение фрезерного стола производится при помощи рукояток, имеющих лимб. Ход регулируется установленными концевыми переключателями.
У настольного фрезерного станка по металлу основные поверхности вертикального шпинделя изготовлены из стали, насыщенной легирующими элементами, термически обработаны и отшлифованы.
Все эти параметры позволяют увеличить точность и плавность вращения в пределах 200 — 4000 оборотов в минуту и уменьшить радиальное биение.
Имеется возможность смены направления оборотов шпинделя.
Поворот фрезерной головки на ± 45° расширяет возможности обработки в разных плоскостях.
Отверстие на конце шпинделя BT 30 предусматривает установку современного режущего инструмента с пластинками из твердого сплава кермета с различными покрытиями и напылением. Крепление других конструкций инструмента можно производить в сверлильных или цанговых патронах с набором цанг.
Процесс сверления можно производить при помощи набора прецизионных сверлильных головок.
Защита от отлетающей стружки производится специальным прозрачным экраном, оснащенным конечным выключателем и имеющим возможность регулировки по высоте.
Станина фрезерного станка, на которой закреплены основные части, а так же основание, имеют направляющие в виде «ласточкина хвоста».
Точное и качественное изготовление всех компонентов фрезерного станка, позволяют получить плавности и точности перемещения по координатным осям.
Защита от пыли и грязи осуществляется специальным ограждением.
Устранение люфтов в ходовых винтах производится регулированием гаек, с которыми они образуют винтовую пару.

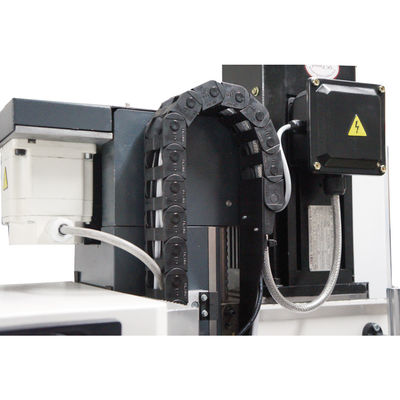

По желанию покупателя, модель фрезерного станка OPTImill MH 25V может быть оснащена ЧПУ комплектом с возможностью перемещения на 3 и 4-ре оси.
