Надчуттєвий ІЧ-сенсор 384×288 px, 12μm, NETD<20 mK
Тепловізійний модуль побудований на ІЧ-сенсорі VOx (Uncooled Focal Plane Array) з роздільною здатністю 320×256px пікселів, виконаним за технологією з щільністю детекторів 12 мкм. Висока теплова чутливість NETD менше 20 mK забезпечує чітке відображення контурів і границь теплоконтрастних об'єктів. Модуль працює в довгохвильовому інфрачервоному діапазоні LWIR (8-14 мкм), який відповідає вікну прозорості атмосфери. З цих причин тепловізійна оптика однаково ефективно може працювати як вдень, так і вночі, а також бачити крізь перешкоди у вигляді туману, диму і рідкісної рослинності. Частота оновлення кадрів 50 Гц.
Германієва оптика

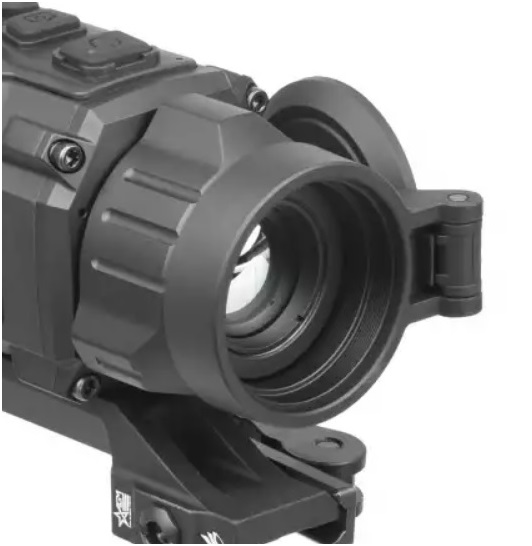

Тепловізійний приціл AGM Rattler V2 25-320 оснащений германієвим об'єктивом з фокусною відстанню 25 мм і апертурою F/1.0. Базова кратність становить 3,5х. Функція цифрового зума «Digital Zoom» з кроком від 1х до 8х дозволяє збільшити зображення до 28х. Кут огляду FOV (Field of view) становить 7.0°×5.3°, що відповідає лінійному полю зору 12,2×9,3 метрів на дистанції 100 метрів. Для більш комфортної роботи фокусувальний вузол оснащений тактильними ребрами, які спрощують налаштування різкості одним рухом пальця.
Окулярний вузол, дисплей OLED HD
Окуляр оснащений дисплеєм OLED з діагоналлю екрана 0,39 дюйма, який транслює зображення з роздільною здатністю 1024x768 пікселів. Є широкі налаштування яскравості і контрасту, коригування діоптрій проводиться в межах від -5 до +5 дптр. Винос вихідної зіниці на 45 мм комфортний для роботи на великому калібрі. Діаметр вихідного вічка дорівнює 6 мм. Мікродисплеі OLED відрізняються вкрай низьким рівнем споживання енергії та стабільною роботою при морозах, аж до -30°C.
Картинка в картинці

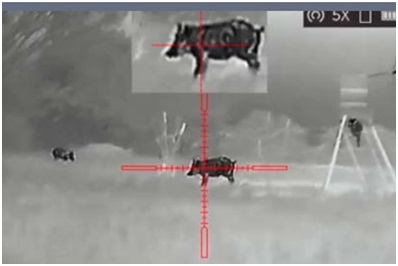

Режим PiP «Картинка в картинці» активує відображення додаткового вікна зі збільшеним зображенням центральної області екрану. Це значно спрощує процес ідентифікації цілі і підвищує точність наведення. Компактний розмір вікна дозволяє зберігати контроль над загальною обстановкою.
Колірні палітри
Чотири режиму колірних палітр дозволяють гнучко налаштувати відображення для будь-яких умов спостереження:
White Hot (Гарячий білий);
Black Hot (Гарячий чорний);
Red Hot (Гарячий червоний);
Fusion (Кольоровий).
Колірні палітри White Hot і Black Hot відмінно підходять для виявлення об'єктів у складних погодних умовах. Red Hot виділяє найбільш нагріті ділянки червоним відтінком для кращої видимості. Режим Fusion створений для тривалих спостережень на близьких дистанціях, пропонуючи теплу палітру, яка зменшує навантаження на зір.
Прицільні сітки
AGM Rattler V2 25-320 пропонує стрільцям вибір з десяти прицільних сіток, придатних для різних сценаріїв стрільби. Для ближніх дистанцій передбачені традиційні мисливські сітки, а для далеких - тактичні, включаючи Mil-Dot з розширеними модифікаціями. Користувач може вибирати колір підсвічування сітки: чорний, білий, червоний або жовтий, що забезпечує високу контрастність візира в будь-яких умовах освітленості.
Стадіометричний далекомір
Стадіометричний далекомір - це цифровий інструмент для визначення відстані до об'єкта за заздалегідь відомим габаритами. Щоб провести вимірювання, досить вибрати тип цілі з меню і позначити її верхній та нижній контури на екрані. Система зробить розрахунок дистанції і виведе результат на дисплей.
Відстеження гарячих точок Hot track
Функція Hot track виділяє найгарячішу область на термографічоному зображенні за допомогою колірного маркера. Це особливо ефективно при спостереженні за рухомими цілями в умовах поганої видимості, наприклад, у густому тумані або під проливним дощем, де критично важлива швидкість виявлення.
Запис відео зі звуком, автоматичний старт запису
Вбудований рекордер дозволяє робити відеозапис, зберігаючи ролики на карту пам'яті об'ємом 16 Гб. Все відео пишеться зі звуком. У лінійці AGM Rattler V2 реалізована функція Shot Activated Recording (SAR), яка автоматично активує запис в момент пострілу, дозволяючи зберегти важливі кадри полювання.
Модуль Wi-Fi, мобільний додаток AGM Connect
Для підключення прицілу до пристроїв на iOS і Android слід встановити додаток AGM Connect. Вбудований модуль Wi-Fi підтримує режим «Точка доступу», дозволяючи декільком користувачам одночасно спостерігати за тим, що відбувається в реальному часі. Додаток пропонує віддалене управління прицілом, перегляд відео, обмін файлами і оновлення прошивки.
Корпус IP67

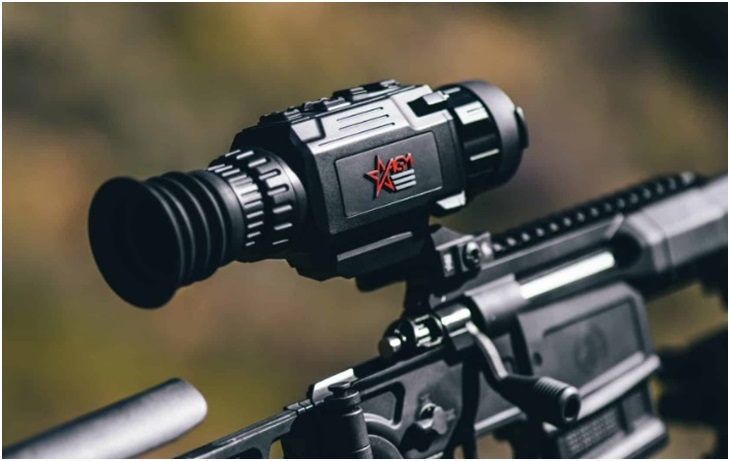

Корпус прицілу AGM Rattler V2 25-320 виконаний з міцних поліамідних матеріалів і захищений від вологи і пилу за стандартом IP67. Прилад розрахований на роботу в температурному діапазоні від -30°C до +55°C, що робить його підходящим для різних кліматичних умов нашої країни. Управління здійснюється з допомогою ергономічно розташованих кнопок, які легко натискаються навіть у тактичних рукавичках. Приціл комплектується швидкозйомним кріпленням ADM QD для установки на планку Weaver і Picatinny. Модель витримує перевантаження до 1000 g/0.4 ms, що дозволяє використовувати її зі зброєю великих снайперських калібрів.
Час автономної роботи 11 годин
Приціл оснащений модульним акумулятором NE-4400 li-Ion із збільшеною ємністю 4400 мАг, що забезпечує до 6,5 годин роботи на одному заряді. В комплект поставки входять запасний акумулятор і зарядний пристрій. Для додаткового живлення передбачений роз'єм USB Type-C, що дозволяє підключати зовнішні джерела енергії.
Комплект поставки:
Тепловізійний приціл AGM Rattler V2 25-320;
Акумуляторна батарея NE-4400 (×2);
Зарядний пристрій для акумуляторів;
Кріплення ADM QD на Вівер;
USB кабель тип С;
Футляр для зберігання і транспортування;
Інструкція по експлуатації.
Технічні характеристики
Матриця
Сенсор Vox Ceramic (оксид ванадію)
Тип Uncooled Focal Plane Array
Роздільна здатність, крапок 320×256
Крок пікселя, мкм 12
Частота оновлення кадрів, Гц 50
Температурна чутливість (NETD), мК <20 mK (25°C, F#=1.0)
Виробник сенсора
Дисплей
Тип OLED (0.39-inch)
Роздільна здатність, крапок 1024х768
Колірні палітри White Hot, Black Hot, Red Hot, Fusion
Режими спостереження 3
Функція відновлення дефектних пікселів так
Оптичні характеристики
Збільшення, х, крат 3.5×- 28×
Цифровий зум х1,x2, x4,х8
Об'єктив 25 mm F/1.0
Поле зору (ГхВ), градусів 7.0°×5.3°
Поле зору (ГхВ), м @ 100 м 12,2 х 9,3
Видалення вихідної зіниці, мм 45
Фокусування Ручна
Максимальна дальність виявлення людини, м 1200
Коригування діоптрій, дптр від -5 до +5
Живлення
Напруга живлення, B 5 V DC, 2 A
Тип елементів живлення Replaceable and Rechargeable li-ion Battery
Ємність, маг 4400 mAh
Час роботи 6,5
Зовнішнє живлення USB Type-C
Прицільна мітка
Ціна кліка, H/V, мм на 100 м
Запас ходу прицільної мітки, М/В, мм на 100 м
Кількість встановлених прицільних міток 10
Відеорекордер
Роздільна здатність відео/фото, пікселів 1024x768
Формат відео/фото .mp4/.jpg
Вбудована пам'ять, Гб Built-in EMMC (16 GB)
Мікрофон так
Далекомір
Тип Стадіометричний
Клас безпеки для лазерного обладнання у відповідності з IEC 60825-1: 2014
Довжина хвилі, нм
Макс діапазон вимірювання, м
Точність вимірювання, м
Додаткові функції
Функція «Кадр в кадрі» так
Функція поліпшення якості зображення так
Wi-Fi так
Інтеграція з iOS і Android пристроями так
Видалення битих пікселів так
Мобільний додаток так
Режим"Точка доступу" так
Відстеження гарячих точок Hot track так
Автоматичний старт запису Shot Activated Recording (SAR) так
Фізичні та експлуатаційні параметри
Ударна стійкість на нарізній зброї (Eo), Джоуль 6000 1000 g/0.4 ms
Ударна стійкість на гладкоствольній зброї, калібр 12
Спосіб установки на зброю Weaver
Діапазон експлуатаційних температур,°C -30...+55
Клас захисту (за IEC 60529) IP67
Матеріал корпусу
Габарити, мм 219×68×67
Маса, кг 0,49
Гарантійний термін, років 1
