Особливості
Дальність виявлення ростової фігури – 850 метрів. Для компактного монокуляра з тепловізором це один з рекордних показників. Мисливець може засікти трофей з недоступної для його органів сприйняття відстані. Автомобіль за допомогою монокуляра можна побачити з відстані близько 2-х кілометрів.

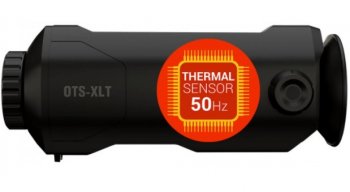

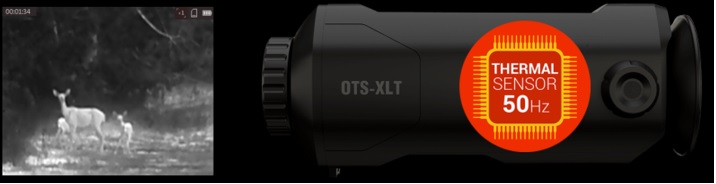

Передовий ІЧ-сенсор - матриця фокальній площині FPA, розмір монокристалу 160x120 пікселів, щільність посадки детекторів 17µm. Робота в спектральному діапазоні 8-14 нм збігається з «вікном прозорості» атмосфери Землі, дозволяючи без втрат в якості бачити теплі об'єкти крізь щільні осадки і перешкоди (туман, дим). Модуль працює з частотою 50 Hz, без ривків і затримок можуть спостерігати за динамічними сценами з рухаючимися об'єктами.

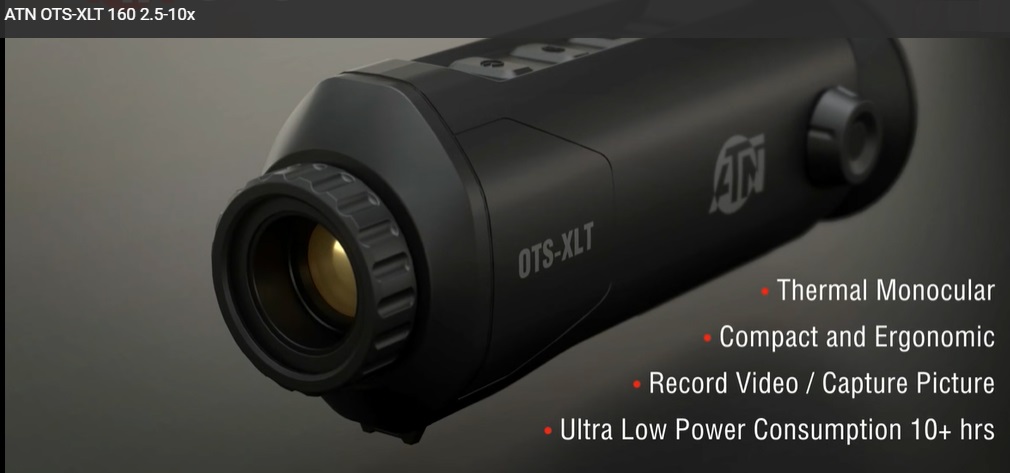

Оптика монокуляра заснована на 25-ти міліметровому об'єктиві (F25/f1.0) з ручним механізмом фокусування (поворотне кільце на об'єктиві). Власне оптичне збільшення 2,5 х, доступний плавний і дискретний цифровий зум (х1/х2/х4). Максимальне збільшення становить 10х. Кутове поле зору - 6,5°х 4,9°, що в лінійному вираженні відповідає області простору 11,4 х 8,6 м на відстані в 100 метрів. Зміна рівня збільшення виробляється натисканням відповідної клавіші на корпусі.

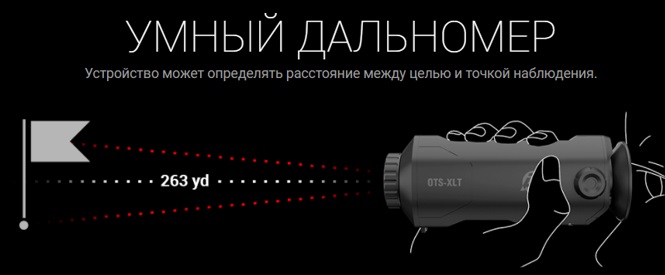

Розумний далекомір – вбудована цифрова опція, яку вже встигли позитивно оцінити мисливці і рятувальники. За приблизними габаритами цілі прилад дозволяє обчислити відстань до неї.
Чотири колірні палітри на «озброєнні» ATN OTS-XLT 160 2.5-10X дозволять підібрати оптимальні парметри роботи для різних завдань. Доступний перелік рішень:
White Hot;
Black Hot;
Red Hot;
Color.
При пошуку теплих об'єктів на відкритих просторах рекомендовані контрастні відтінки чорного, білого кольорів. Для виявлення найбільш гарячих місць краще переключитися на кольорову палітру, де по глибині відтінку можна судити про градієнт.
Запис відео і фото провадиться на вбудований носій об'ємом 8 Гб, цього достатньо для 8 годин відео і кілька десятків тисяч фото. Файли зберігаються в звичному форматі з роздільною здатністю 720×576 px @ 50 FPS. Забрати відзнятий матеріал можна за допомогою кабельного з'єднання USB тип С (кабель в комплекті). На корпусі є аналоговий відеовихід CVBS (Composite Video Blanking and Sync) для оперативного підключення зовнішніх пристроїв відображення.

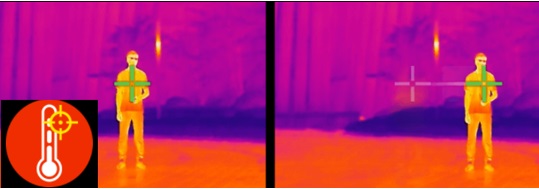

Функція відстеження самої гарячої точки допоможе спостерігачеві визначити найбільш гаряче місце на тепловий сигнатурі. Опція рекомендована для виявлення цілей на коротких і середніх дистанціях.
Наднизьке енергоспоживання обумовлено передовими рішеннями в галузі приладобудування. На стандартних літієвих елементах прилад може працювати в автономному режимі до 10-ти годин. Для збільшення часу експлуатації користувачі можуть скористатися зовнішнім живленням типу Powerbank з робочою напругою 5 V DC.

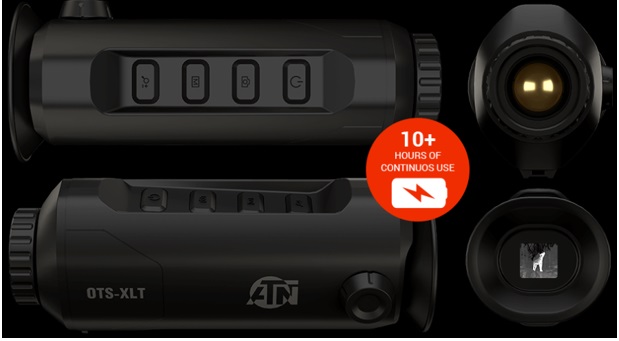

Міцний корпус з конструкційного пластика надійно захищає електроніку під час експлуатації. Оптика витримає падіння з висоти до 2-х метрів, не страшні удари об гілки дерев, елементи екіпірування. Герметичне виконання гарантує працездатність при атмосферних опадах, в умовах підвищеної вологості. Клас вологозахисту по міжнародній системі стандартів IEC 60529 - IP67 гарантує захист від потоків води, пиловий суспензії, агресивних умов експлуатації. Управління здійснюється за допомогою 4-х кнопок, розташованих на верхній частині корпусу. Опуклі піктограми на гумових кнопках легко намацуються, маніпулювати налаштуваннями можна не перериваючи спостереження. Для установки приладу на штатив при стаціонарних спостереженнях є адаптер з різьбленням¼"(дюйма).
Комплект поставки:
Тепловізійний монокуляр ATN OTS-XLT;
Фірмовий чохол, ремінець на руку;
Кабель USB Тип-C;
Серветка для очищення оптики;
Керівництво користувача (англ.);
Гарантійний талон.
Технічні характеристики
Матриця
Сенсор ATN
Тип неохолоджуваний
Роздільна здатність, крапок 160x120 px/17µm 50 Hz
Крок піскселя, мкм 17
Частота оновлення кадрів, Гц 50
Температурна чутливість (NETD), мК <50
Виробник сенсора ATN
Дисплей
Тип Color
Роздільна здатність, крапок 720×540 px
Колірні палітри White Hot/Black Hot/Red Hot/Color
Режими спостереження 3
Функція відновлення дефектних пікселів так
Оптичні характеристики
Оптичне збільшення, крат 2.5 – 10x
Цифровий зум x1/х2/x4
Об'єктив F25/1.0
Поле зору, град. 6.5 x 4.9
Поле зору, м/100 м 11,4 х 8,6
Видалення вихідної зіниці, мм 10
Фокусування ручна, на об'єктиві
Максимальна дальність виявлення людини, м 850
Живлення
Напруга живлення, B Built-in batteries
Тип елементів живлення -
Ємність, маг -
Час роботи 10+
Зовнішнє живлення (USB Type-C)
Далекомір
Тип Стадіометричний
Клас безпеки для лазерного обладнання у відповідності з IEC 60825-1: 2014
Довжина хвилі, нм
Дистанція виявлення, м (об'єкт типу ростова фігура, 1,7*0,5 м.)
Похибка, м
Відеорекордер
Роздільна здатність відео/фото, пікселів 720×576 px
Формат відео/фото .mp4/.jpg
Вбудована пам'ять, Гб 8
Мікрофон -
Додаткові функції
Функція «Кадр в кадрі» -
Функція поліпшення якості зображення так
Wi-Fi IEEE 802.11 b/g/n/ac, частота 2.4/5 Ггц немає
Інтеграція з iOS і Android пристроями немає
Видалення битих пікселів так
Мобільний додаток немає
Фізичні та експлуатаційні параметри
Діапазон експлуатаційних температур,°C -20...+55
Клас захисту (по IEC 60529) IP67
Габарити, мм 174×67×53 mm
Маса, кг 0,37
Гніздо кріплення, дюйм -
Гарантійний термін, років 3
Виробник ATN
Тепловізор ATN OTS-XLT 160 2.5-10X характеристики
Дальність виявлення людини/автомобіля–850/2300 м;
Сенсор–матриця FPA 160x120 px/17µm, 50 Hz;
Двоядерний процесор ATN Obsidian Core LT;
Об'єктив F25/f1.0 з ручним фокусуванням від 2 м;
Оптичне збільшення 2,5–10х, цифровий зум х1/х2/х4;
Поле зору, градусів/м на 100м 6,5 х 4,9/11,4 х 8,6;
Видалення вихідної зіниці 10 мм;
Кольоровий дисплей 720×540 px, діоптрійне коригування ±3 дптр;
Регулювання яскравості (5 рівнів);
Чотири колірні палітри (White Hot/Black Hot/Red Hot/Color);
Відображення самої гарячої точки;
Запис відео 720×576 px @ 50 FPS, вбудована пам'ять 8 Гб;
Аналоговий відеовихід CVBS (Composite Video Blanking and Sync);
Стадіометричний далекомір, дистанція вимірювань до 263 ярд;
Міцний корпус (композитні матеріали);
Система живлення – li-Ion акумулятор, час роботи до 10 годин;
Вологозахист (клас IP67), діапазон робочих температур від -20°C до 55°C;
Розміри (мм) 174х67х53, вага 0,37 кг;
Штативный адаптер¼дюйма;
Виробник - American Technology Network, Corp;
