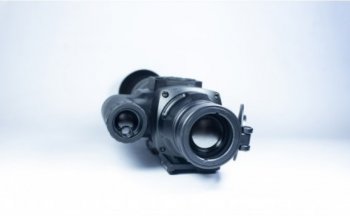

Прицел построен на инновационных сенсорах DiVox с более высокой тепловой чувствительностью, производитель матриц - мировой лидер индустрии - iRay Technology. Эти нововведения позволили значительно повысить качество получаемого изображения, приблизив тепловизионную оптику украинского бренда к премиальным изделиям компаний с мировым именем. Прицел с тепловизором и дальномером Delta TWS 35 XL LRF отзывы получил только восторженные. Модель с достоинством вынесла все экстремальные испытания и показала себя с лучшей стороны. Повышенная живучесть обеспечена полностью герметичным металлическим корпусом. Легко справляется с «взрослой» отдачей калибров .338 LM и .375H&H, продолжает адекватно работать при минусовых температурах. Скорость работы и широкоугольная оптика обеспечивают комфортными условиями при наблюдении за быстродвижущимися объектами. Класс влагозащиты IPХ7 гарантирует работоспособность после падения в воду.
Ключевые особенности
Приемник теплового излучения 384x288 pix. @ 12 мкм NETD <30 мК (iRay Technology);
Тип монокристалла - неохлаждаемый микроболометр DiVOx (оксид ванадия);
Температурная чувствительность NETD ≤30 мК;
Частота обновления кадров тепловизора - 50 Гц;
Германиевый объектив F35/f1,0 с ручной фокусировкой от 5 м;
Оптическое увеличение в диапазоне от 3 до 12х;
Цифровой зум с шагом х1 /х2 /х4;
Поле зрения, градусов ° / м на 100м – 7,5° х 5,7° / 13,1х10;
Дальность обнаружения тепло-контрастных целей — 2085 м;
Время включения прицела - менее 3 секунд;
Дальномер 905нм, дальность 1500м, погрешность ±1м;
Удобное управление при помощи 4-х кнопок;
Цветной OLED дисплей 1280x960 пикс;
Настройка резкости для разных условий наблюдений, 4 режима;
5 цветовых палитр отображения;
Функция PiP (картинка в картинке) для точного прицеливания;
Опция улучшение качества изображения ULTRACLEAR 2.0;
8 типов прицельных сеток, масштабируемые;
Возможность смены цвета (4 типа) и яркости свечения прицельных меток;
5 профилей пристрелки на разные дистанции / оружие;
Цена клика 15 мм на 100 метров, запас хода 15 mil;
Функция – «пристрелка одним выстрелом», классический метод по СТП;
Прочный металлический корпус, Влагозащита (класс IPХ7);
Система питания – 4 батареи типа АА;
Время автономной работы 5-9 часов;
Возможность подключения внешнего источника питания;
Ударная стойкость до 6 кДж калибры (12 кал., 9.3x64, .375H&H):
Диапазон рабочих температур -45°C..+50°С;
Габариты 200 x 60 x 58 мм, вес 0,65 кг;
Производитель Delta Electro Optica (Украина).
Тепловизионный модуль
Тепловизионный блок прицела Delta TWS 35 XL LRF построен на новых высокочувствительных керамических сенсорах DiVox (оксид Ванадия) от одного из мировых лидеров - iRay Technology. Монокристалл размером 384x288 pix. выполнен по 12 микронной технологии со значительно большей плотностью посадки детекторов. Кроме того, порог температурной чувствительности датчиков увеличен практически вдвое и составляет NETD <30 мК. Это говорит о том, что можно рассчитывать на значительное повышение качества изображения. Прибор улавливает минимальные температурные отклонения на поверхности цели и строит детализированную картинку с мельчайшими подробностями. Диапазон спектральной чувствительности 7,5–13,5 мкм, это длинноволновая часть спектра (LWIR Long-wavelength infrared), в котором атмосфера Земли не полностью прозрачна. Инфракрасное излучение прекрасно передается сквозь туман или плотную дымовую завесу, «теплый» объект будет хорошо заметен также сквозь преграды в виде неплотной растительности: ветви деревьев, высокая трава, редкий кустарник, камыш и пр. Модуль работает с частотой обновления кадров 50 Гц, поэтому динамичные сцены с перемещающимися объектами видно без задержек и залипания.
Широкоугольная германиевая оптика
Объектив прицела F35/f1.0 с передней линзой из Германия (32Ge). Именно этот материал полностью прозрачен для ИК-излучения и, в отличие от обычных стекол, не создает помех для прохождения сигнала. Стрелкам доступно оптическое увеличение 3х и цифровой зум до 12 крат. Приближать картинку можно как плавно, так и дискретно с шагом х1/х2 или х4. Угол поля зрения в 7,5° х 5,7° (на минимальном увеличении) позволяет моментально обнаружить объект охоты на широких открытых пространствах. В метрической системе пользователь будет видеть на 100 метровом удалении область пространства размером 13,1 на 10 метров. Параметров достаточно для наблюдения и сопровождения группы движущихся объектов. Фокусировочный механизм, настраивающий резкость расположен на объективе. Тактильный выступ на низкопрофильном кольце позволит манипулировать настройками в перчатках.

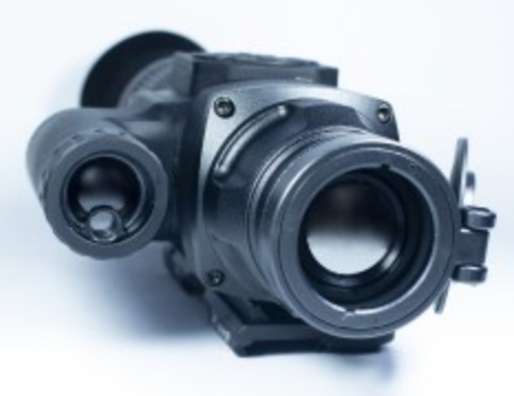

Лазерный дальномер до 1500 м
Прицел Delta TWS 35 XL LRF оснащен интегрированным лазерным дальномером, который расположен на правой стороне корпуса. Дальность действия устройства до 1500 метров с погрешностью измерения ±1м. Результаты отображаются в поле зрения на основном экране. Устройство может работать в режиме одиночного измерения и непрерывного сканирования. Стрелок получит оперативную информацию о текущем положении объекта и сможет использовать данные для баллистических расчетов и взятия правок на дальность. Дальномер работает в невидимом спектре излучения 904 нм. Класс лазерной безопасности 1.
Дальность обнаружения до 2085 м
Внедрение передовых технологических решений позволило разработчикам увеличить дальность обнаружения ростовых объектов до запредельных расстояний в 2085 метров. Сверхчувствительные сенсоры 384x288 pix. @ 12 мкм NETD <30 мК (iRay Technology) и мощная германиевая оптика с нулевым допуском позволит четко «увидеть» крупное животное с безопасного для стрелка расстояния. Охотник получает целый ряд неоспоримых преимуществ и может приблизиться на комфортную дистанцию к ничего не подозревающему зверю. Возможностей украинского теплоприцела вполне достаточно для «ювелирной» работы на дистанциях до 500 и более метров. Это тактические визирные сетки, большой запас хода и встроенный дальномер.

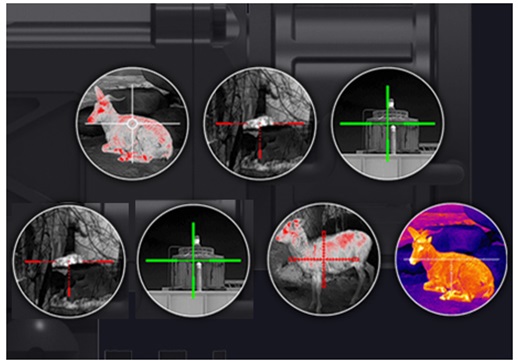

Прицельные сетки
Стрелкам доступен выбор из восьми типов электронных визиров, где есть привычные охотничьи («точка», «крест» и «полукрест») для работы накоротке, и тактические по типу «Mil-Dot» и его расширенные варианты для дальних выстрелов. Цвет сеток можно менять, доступно 4 типа: красный, зеленый, белый, черный. В зависимости от выбранной цветовой схемы отображения цвет визира можно подобрать для лучшего контрастирования с поверхностью цели. Большим преимуществом электронных тактических сеток является возможность их масштабирования, повторяя концепцию дневной оптики с сеткой в первой фокальной плоскости (FFP – First Focal Plane). Неизменные угловые расстояния между элементами (Милами) помогут более эффективно поражать цель при стрельбе выносом точки прицеливания. Дополнительным бонусом есть тонкие линии и «точки», при максимальном увеличении они не загораживают цель, позволяя комфортно работать по малогабаритным объектам. Для корректировки положения прицельной сетки при стрельбе на средние и дальние дистанции стрелки могут воспользоваться электронным механизмом выверки. Цена клика равна 1,5 см на классической дистанции в 100 метров. Привычных турелей здесь нет, правки вводятся в соответствующем меню прицела. Запас хода по вертикали и горизонту в 15 mil позволит любителям стрельбы «за горизонт» вдоволь поупражняться в свих умениях.
5 цветовых палитр
Программное обеспечение прицела предоставляет возможность выбора цветовой палитры отображения. В зависимости от типа задач или условий, в которых ведется наблюдение и охота, стрелок может выбрать наиболее оптимальные параметры работы прибора.
Доступны следующие варианты:
Горячий белый (White Hot);
Горячий черный (Black Hot);
Горячий красный (Red Hot);
Сепия (Sepia);
Радуга (Rainbow).
Контрастные цветовые решения: «White Hot», «Black Hot» и «Red Hot» эффективно выделят теплый объект на открытых пространствах, на фоне леса, кустарника, склонах холмов и пр. Эти палитры хорошо подходят для поиска и стрельбы на средних и дальних дистанциях. При необходимости четко идентифицировать цель на ближнем расстоянии или необходимости ведения длительных наблюдений при выслеживании трофея, рекомендовано применение разноцветной схемы «Sepia» или «Rainbow». По глубине того или иного оттенка можно определить наиболее горячие места и точно направить оружие в убойную зону.
Функция улучшения качества изображения Ultra-Clear 2.0
Обновленная версия функции улучшения качества изображения «Ultra-Clear 2.0», работающая на более производительном процессоре, получила оптимизированные алгоритмы. Качество картинки улучшилось на порядок. Изображение даже сильно удаленного объекта теперь имеет высокий уровень детализации с четкой прорисовкой мельчайших элементов. Эффективное подавление шумов позволяет четко идентифицировать и лучше определять трофейность дичи. Использование данной опции рекомендовано в условиях с плохой видимостью при наличии тумана или атмосферных осадков.
Функция картинка в картинке (PiP)
Опция «Картинка в картинке» (PiP) реализована программно. При ее активации на основном экране появится дополнительное окно меньшего размера, в котором можно наблюдать увеличенное изображение центральной части. По максимально увеличенной картинке проще разглядеть цель и совершить «ювелирный» выстрел. Небольшие размеры не мешают контролировать окружающее пространство и сопровождать объект в случае его движения. Включение режима PiP производится в соответствующем меню прицела.
Пристрелка одним выстрелом и 5 пользовательских профилей пристрелки
В тепловизионном прицеле Delta TWS 35 XL LRF реализована функция пристрелки одним выстрелом. Суть метода заключается в сведении перекрестья сетки непосредственно на пулевое отверстие после выстрела по мишени. Дистанция может быть разнообразной, но производитель рекомендует классический вариант – 100 метров. Внесение изменений в положение прицельной сетки производится в соответствующем меню прицела. После выполнения быстрой процедуры приведение оружия к точному бою рекомендовано произвести повторный выстрел, и, в случае необходимости, повторить. Шаг выверки на дистанции 100 метров составляет 1,5 см.
Результаты пристрелки на разные дистанции и под разный патрон можно сохранить в одном из 5-ти пользовательских профилей, в каждом из которых есть по несколько ячеек памяти. Таким образом, один прицел можно пристрелять на нескольких карабинах с использованием разных боеприпасов. Также можно воспользоваться и классическим методом по СТП (средней точке попадания) группы из 3 или 4 выстрелов.
Полноцветный OLED дисплей
Преобразованное тепловизором изображение транслируется на, встроенном в окулярный блок, 5-ти дюймовом OLED микродисплее. Разрешение картинки 1024х768 пикс. Увеличивающая линзовая система обеспечивает получение полноразмерного цветного изображения. Минимальный уровень энергопотребления и способность работы в условии низких температур гарантируют безотказный режим функционирования даже при морозах до -40 °С. Яркость дисплея регулируется. Питание можно временно отключить для экономии заряда батарей. Для тонкой настройки резкости можно воспользоваться диоптрийной корректировкой. Выходной зрачок вынесен на расстояние в 60 мм, вести наблюдение и стрельбу можно в тактических или солнечных очках, не прикладываясь вплотную к окуляру.
Противоударный и полностью герметичный корпус
Корпус прицела сделан из высокопрочного алюминиевого сплава, применяющегося в авиастроительной отрасли. Стыковочные узлы и детали произведены на высокотехнологичном оборудовании с нулевым допуском. Изделие испытано на предельные ударные нагрузки, поэтому может эксплуатироваться на любых гражданских калибрах 338 LM или .375H&H включительно. Класс влагозащиты по IEC 60529 - IPХ7 гарантирует работоспособность под интенсивными атмосферными осадками в виде проливного дождя или мокрого снега. Диапазон рабочих температур от -45 до +50°С. Управление прибором осуществляется при помощи 4 кнопок, расположенных на верхней части корпуса. Удобное и эргономичное расположение позволяет манипулировать настройками в процессе наблюдений.
Усовершенствованная система питания
Питание электронной начинки прицела осуществляется от 4 стандартных батарей типоразмера АА. Индикатор заряда находится в статусной строке главного экрана. Батарейный отсек имеет горизонтальное расположение, обеспечивая максимальный уровень надежности под интенсивными ударными нагрузками. Сами элементы расположены перпендикулярно направлению отдачи, поэтому кратковременное отключение в момент выстрела полностью исключено. На смену севших источников питания потребуется менее одной минуты, всю процедуру модно произвести в полевых условиях. Блок закрывается герметичной крышкой. Времени на включение понадобиться около 3х секунд. Возможно подключение внешнего источника питания.
Технические характеристики
Матрица
Сенсор iRay Vox Ceramic (оксид ванадия)
Тип неохлаждаемый
Разрешение, пикселей 384x288
Шаг пискселя, мкм 12
Частота обновления кадров, Гц 50
Температурная чувствительность (NETD), мК <30
Производитель сенсора iRay Technology
Дисплей
Тип OLED
Разрешение, пикселей 1024х768
Цветовые палитры горячий черный, горячий белый, горячий красный, сепия, радуга
Оптические характеристики
Увеличение оптическое, крат 3 - 12
Цифровой зум х1/x2/х4
Объектив F35/1.0
Поле зрения, град. 7,5 х 5,7
Поле зрения, м / 100 м 13,1 х 10
Удаление выходного зрачка, мм 40
Фокусировка ручная, на объективе
Максимальная дальность обнаружения человека, м 2085
Питание
Источник 4 батареи, тип АА
Время работы 5-9
Внешнее питание Micro- USB, Type-C
Прицельная метка. Пристрелка
Предустановленные метки, шт 8
Подсветка 4 цвета
Цена клика мм/100 м 15
Запас хода прицельной метки. Г/В мм на 100 м 1500
Метод пристрелки "одним выстрелом"/ классический
Дальномер
Тип Лазерный
Класс безопасности для лазерного оборудования в соответствии с IEC 60825-1: 2014 1
Длина волны, нм 905
Макс диапазон измерения, м 1500
Точность измерения, м ±1м
Дополнительные функции
Функция «Кадр в кадре» да
Режим улучшения качества изображения Ultra-Clear да
Компас & Msensor (датчик завала оружия) нет
WiFi нет
Удаление битых пикселей да
Display OFF нет
Физические и эксплуатационные параметры
Крепление планка Пикатини
Диапазон эксплуатационных температур, °C -40...+50
Ударная стойкость, Дж до 6000
Класс защиты (по IEC 60529) IP67
Габариты, мм 200 x 60 x 58
Масса, кг 0,65
Гарантийный срок, лет 3
Страна происхождения Украина
