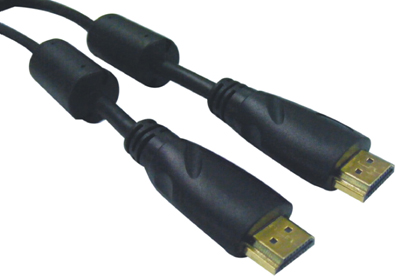

Кабель HDMI Donner und Blitz HDMI036

Предназначен для соединения Hi-Fi компонентов высокого разрешения.

(TV,DVD,PC 1080p,1080i,720p ,PDPTV,L.C,D,HDTV,RPTV )

Покрытые золотом (24к) соединительные штекеры, бескислородная система обмотки, система защиты и высококачественные материалы обеспечивают чистый сигнал, без потери качества и долгий срок службы. Ферритовые фильтры для защиты от магнитных наводок и статического напряжения.

Борьбе с помехами и обеспечению электромагнитной совместимости в последнее время уделяется все больше внимания как на стадии разработки аппаратуры, так и при ее производстве и эксплуатации. Фильтры подавления помех являются неотъемлемой частью современной компьютерной и телекоммуникационной техники.

Извините, данный раздел магазина временно не работает

В данный момент товара нет в наличии.
ХарактеристикиОписаниеФотоВидеоФайлыОтзывыЗадать вопрос
Произваодитель:Donner und Blitz
Длинна: 1.5м м

Для чего нужна ферритовая оболочка, или Прощайте, помехи!


 Валерий Сидоров
Для чего нужна ферритовая оболочка, или Прощайте, помехи!
Вероятно, все замечали на кабелях мониторов, принтеров, видеокамер и другого компьютерного оборудования ферритовый цилиндр в пластиковой оболочке. Для чего он нужен?

Ферритовый цилиндр (ferrite core, ferrite cover) – это экран, защищающий от электромагнитных помех и наводок: он предотвращает искажение сигнала, передаваемого по кабелю, от воздействия внешнего электромагнитного поля, а также препятствует излучению электромагнитного поля (помех) от кабеля во внешнюю среду.

На чем основан принцип защиты
Внутренние и внешние кабели компьютерного оборудования могут работать как миниатюрные антенны, поскольку они преобразуют так называемые шумы напряжения и тока в электромагнитное излучение. Неэкранированные кабели излучают помехи вследствие протекания по их медным проводникам синфазного шума, то есть высокочастотного тока, текущего в одном направлении по всем проводникам кабеля. Этот ток создает магнитное поле определенной величины и направления.

Феррит – это ферромагнетик, не проводящий электрического тока (то есть фактически феррит является магнитным изолятором). В ферритах вихревые токи не создаются, и поэтому они очень быстро перемагничиваются – в такт с частотой внешнего электромагнитного поля (на этом основана эффективность их защитных свойств).

Кабельный феррит ослабляет шумовые токи, захватывая магнитное поле и рассеивая часть его энергии в виде тепла. Говоря на языке электротехники, ферритовый элемент, надетый на кабель, создает большой активный импеданс для синфазных токов.

Раньше для ослабления шумовых токов применялось дорогостоящее экранирование кабелей медной оплеткой.
Применение кабельных ферритов позволило снизить стоимость экранирования кабелей и повысить эффективность подавления помех.

Сначала эти ферритовые фильтры появились на кабелях мониторов (естественно: ведь на качество «картинки» очень сильно влияют всевозможные помехи!), затем постепенно распространились и на другую периферию, и сейчас ферритовыми фильтрами-цилиндрами оснащают практически все кабели: мониторов, принтеров, сканеров, копировальных аппаратов, видеокамер, цифровых фотокамер, клавиатур и даже кабели мышей! Ферритовые кольца без оболочки можно встретить и внутри системного блока.

Как увеличить эффективность шумоподавления кабельного феррита
1. Увеличить длину охватываемой ферритовым сердечником части кабеля.
2. Увеличить поперечное сечение ферритового сердечника.
3. Внутренний диаметр кабельного феррита должен быть наиболее близок (в идеале – равен) к внешнему диаметру кабеля.
4. Если позволяют конструктивные особенности пары кабель–феррит, можно сделать несколько витков (как правило, один–два) кабеля вокруг ферритового сердечника.

Обобщая вышесказанное, можно сказать, что наилучший ферритовый сердечник – самый длинный и толстый из тех, что могут быть размещены на конкретном кабеле. При этом внутренний диаметр кабельного феррита должен по возможности совпадать с внешним диаметром кабеля.

Как пользоваться кабельным ферритом
Иногда в продаже можно встретить разъемные кабельные ферриты в пластиковой оболочке (термоусадочной трубке) с двумя защелками. Как ими пользоваться?

Раскрытый ферритовый цилиндр надевается на кабель, который необходимо защитить от электромагнитных помех и наводок, примерно в 3 см от наконечника кабеля. Делается петля вокруг оболочки цилиндра. После этого оболочка защелкивается. Для надежности можно оснастить ферритовым цилиндром и другой конец кабеля.


Прощайте, помехи, – здравствуй, неискаженный сигнал!
