Дальность обнаружения в 1900 метров для компактного тепловизора является одним из наилучших показателей в классе. Цель размером с автомобиль получится увидеть с расстояния около 3-х километров. Таким показателям способствуют передовые ИК-сенсоры и мощная германиевая оптика.

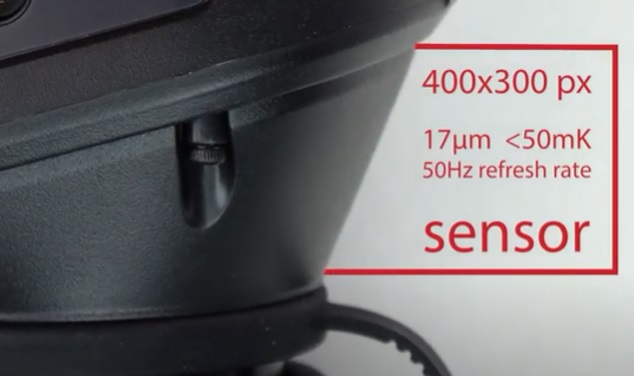

Тепловизионный модуль построен на базе матриц 300x400 pix из оксида ванадия (VOx) по технологии 17 мкм. Микроболометры этого типа, в отличие от аналогов на аморфном кремнии (a-Si) имеют значительно меньший температурный коэффициент сопротивления, за счет сниженного количества шумов получается более устойчивое изображение. Спектральный диапазон чувствительности от 8 до 14μm, что полностью соответствует требованиям для обнаружения излучения в длинноволновом спектре LWIR (Long-wavelength infrared). В этой области земная атмосфера полностью прозрачна. Порог температурной чувствительности NETD <50 мК обеспечивает высокую информативность и общую детализацию. Частот смены кадров 50 Гц оптимальна для отслеживания динамичных сцен с быстро передвигающимися целями.

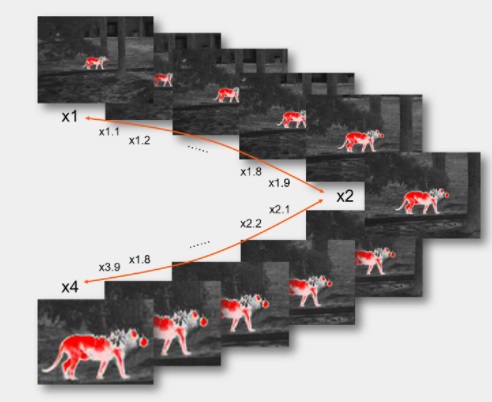

Длиннофокусный объектив F50/f1.2 с диапазоном увеличения от 3,3 до 13,2 позволяет менять кратность в плавном режиме. Максимум, который может выдать оптика позволит в деталях рассмотреть даже сильно удаленный объект. Угол поля зрения равный 7,5 – 5,8⁰ в линейном выражении соответствует области пространства 13,1 х 10,1 м на дистанции 100 метров. Значения верны на минимальной кратности. Передняя линза из металла Германия (32Ge), этот материал полностью прозрачен в ИК диапазоне, не создает помех для прохождения сигнала.
Пять цветовых палитр позволяют выбрать оптимальный вариант для решения разных задач по поиску и обнаружению объектов в разных условиях наблюдений. Для выбора доступны следующие варианты:
White hot;
Black hot;
Red hot;
Iron red;
Blue hot.
При помощи горячих оттенков контрастных цветов легко заметить цель на открытых пространствах на всем диапазоне допустимых дистанций. Глубина того или иного цвета сигнализирует о температурном градиенте. Наблюдателям проще идентифицировать объект охот и определить его трофейность.
Три режима работы тепловизора: Deafult/Enhance/Highlight помогут оператору подобрать оптимальные настройки работы тепловизионного модуля для разных условий. Заводские настройки контрастирования и подавления шумов каждого из режимов предназначены для решения разного рода задач.

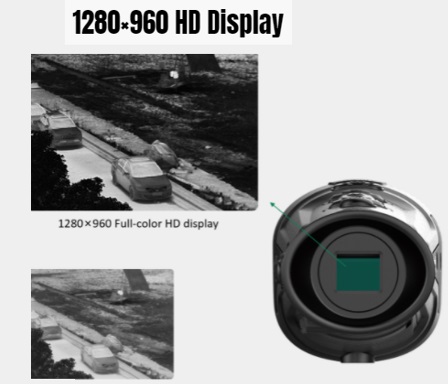

Полноцветный LCOS дисплей 0.4 inch с разрешением 1280×960 пикс передает картинку в HD качестве. Полный размер обеспечивает увеличивающая линзовая система окулярного блока. Широкие пользовательские настройки по изменению яркости, контраста. В ручном режиме можно выбрать один из 10 уровней. Опция временного отключения дисплея поможет избежать демаскировки. Доступна диоптрийная корректировка в пределах -2+5 дптр, поможет настроить картинку под индивидуальные особенности зрения.

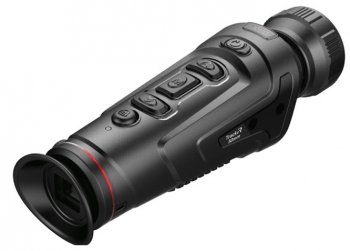

Wi-Fi модуль и встроенный фото- видеорекордер значительно расширил возможности монокуляра Guide Track ir50. Для старта записи достаточно нажатия одной кнопки на блоке управления. Файлы сохраняются на внутренний носитель объемом 16 Гб, вместительности достаточно для нескольких десятков часов и сотни тысяч фотографий. Для переноса файлов можно воспользоваться прямым кабельным соединением с интерфейсом USB Type-C. Также доступно подключение выносного монитора с большим разрешением. Разъем Micro HDMI имеется на корпусе.

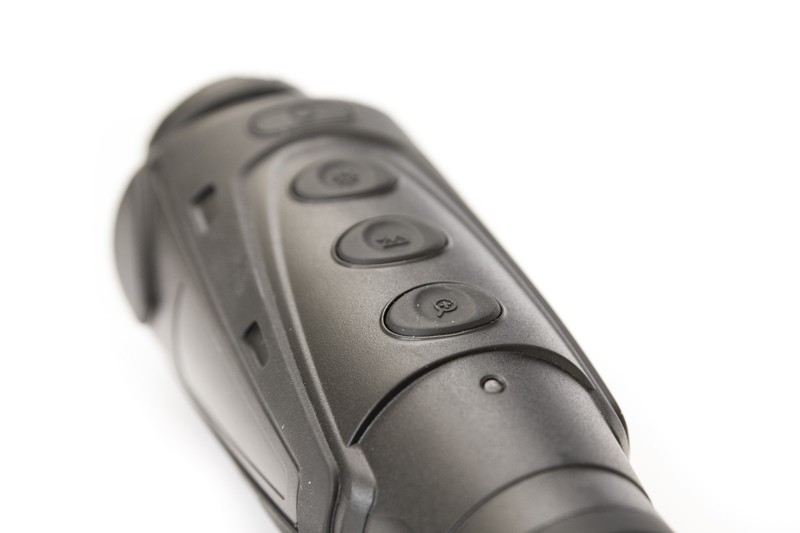

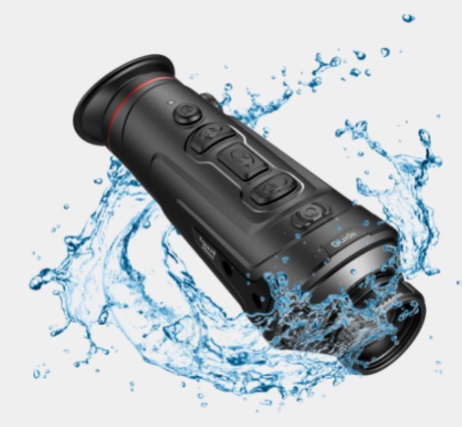

Легкий и прочный пластиковый корпус с классом защиты IP66 по международным стандартам безопасности IEC 60529 способен выдержать падение с высоты 1 метр. Влагозащитная конструкция допускает эксплуатацию в условии высокой влажности. Прибору не страшны попадание под струи воды, оптикой можно пользоваться при активных атмосферных осадках. Органы управления расположены на верху, легко находятся на ощупь. Фокусировка на дистанцию на объективе. На боку имеется крепление для короткой планки Пикатини.
Питание от двух батарей типоразмера 18650, емкостью 6000 mah достаточно для 5-ти часов активной эксплуатации. Допускается использование внешнего питания 5 V DC, типа «Power bank». Выносной источник можно расположить в удобном месте. При низких температурах он может находиться под одеждой, таким образом получится значительно продлить общее время работы.
Комплект поставки:

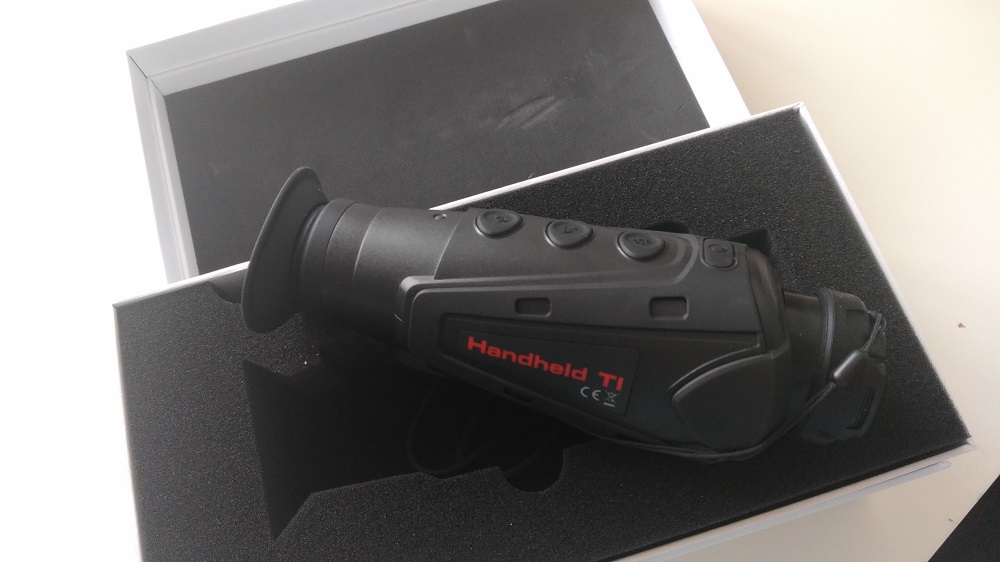

Тепловизионный монокуляр Guide Track ir50;
Крышка объектива;
USB-кабель для зарядки / кабель для передачи данных;
Сумка для хранения;
Ткань для очистки оптики;
Краткое руководство пользователя;
Подробная инструкция по эксплуатации;
Гарантийный талон.
Технические характеристики
Матрица
Сенсор (Оксид Ванадия)
Тип неохлаждаемый
Разрешение, пикселей 400х300
Шаг пискселя, мкм 17
Частота обновления кадров, Гц 50
Температурная чувствительность (NETD), мК <50
Производитель сенсора -
Дисплей
Тип 0.4'', color LCOS screen
Разрешение, пикселей 1280*960
Цветовые палитры White hot/black hot/ red hot/iron red/blue hot
Режимы наблюдения 3
Функция восстановления дефектных пикселей да
Оптические характеристики
Увеличение оптическое, крат 3,3 (x4 zoom)
Цифровой зум x2-x4
Объектив F50/1.2
Поле зрения, град. 7,8 / 5,8
Поле зрения, м / 100 м
Удаление выходного зрачка, мм 10
Фокусировка ручная, на объективе
Максимальная дальность обнаружения человека, м 1900
Питание
Напряжение питания, B Built-in 2*18650 batteries with a capacity of 6,000mah
Тип элементов питания 2*18650
Емкость, мАч 6000
Время работы 5+
Внешнее питание (USB Type-C)
Дальномер
Тип Стадиометрический
Класс безопасности для лазерного оборудования в соответствии с IEC 60825-1: 2014
Длина волны, нм
Дистанция обнаружения, м (объект типа ростовая фигура, 1,7*0,5 м.)
Погрешность, м
Видеорекордер
Разрешение видео / фото, пикселей HD
Формат видео / фото .mp4 / .jpg
Встроенная память, Гб 16
Микрофон -
Дополнительные функции
Функция «Кадр в кадре» -
Функция улучшение качества изображения да
Wi-Fi - IEEE 802.11 b/g/n/ac, частота 2.4 / 5 GHz да
Интеграция с iOS и Android устройствами да
Удаление битых пикселей да
Мобильное приложение да
Физические и эксплуатационные параметры
Диапазон эксплуатационных температур, °C -30...+60
Класс защиты (по IEC 60529) IP66
Габариты, мм 214х65х71
Масса, кг 0,535
Гнездо крепления, дюйм 1/4
Гарантийный срок, лет 3
Производитель WUHAN GUIDE SENSMART TECH CO., LTD.
