Ограничение по дульной энергии выстрела до 6000 Дж допускает использование на оружии крупных калибров при охоте по крупной дичи. Сфера применения насадки выходит далеко за пределы ночных видов охот. Тепловизионная оптика может с успехом применяться экстренными службами при проведении поисково-спасательных операций, охранными структурами при патрулировании территории, егерями при контролировании численности животных, в научных экспедициях, туризме и путешествиях. Тепловизор INFIRAY CLIP CL42 отзывы от владельцев, тестировавших его в реальных, «боевых» условиях получил только положительные. Универсальный и очень надежный прибор, может в одно мгновение превратить дневной прицел в тепловизионный, для которого практически не существует преград для обнаружения теплоконтрастных целей. Класс защищенности прибора IP67 допускает использование насадки даже в экстремальных условиях эксплуатации при широком диапазоне рабочих температур. CLIP CL42 – это идеальное решение для любителей охоты в сложных условиях. Тепловизор способен наделить любого охотника неоспоримыми преимуществами перед самым осторожным зверем.
Ключевые особенности
Быстрая установка на оружие, можно использовать в качестве монокуляра;
Рекомендуемое увеличение дневных прицелов 1,5 – 6х;
Приемник теплового излучения 384х288pix. @ 17 µm (NETD <50 mK);
Тип матриц FPA неохлаждаемые микроболометры - Vox Ceramic (Оксид ванадия);
Производитель монокристаллов - iRay Technology (Китай)
Частота обновления кадров тепловизора - 50 Гц;
Германиевый объектив F42/1,2 с фокусировкой от 5 м;
Оптическое увеличение: х1 насадка , 2,9-11,6х монокуляр;
Цифровой зум для монокуляра х1, х2, х4;
Поле зрения, градусов / м на 100м – 8,9x6,7 / 15,6 х 11,7;
Дальность обнаружения тепло-контрастных целей (1,7×1,2м) — 2100 м;
4 режима изображения: W (белый), B (черный), R (красный), C (псевдоцвет);
Цветной OLED дисплей разрешением 1024х768 пикс;
Стадиометрический дальномер (только для монокуляра);
Диоптрийная корректировка изображения ± 5 дптр;
Функция улучшение качества изображения;
Интеграция с iOS и Android устройствами;
Модуль Bluetooth для внешнего управления;
Встроенный акселерометр, электронный компас;
Видео выход PAL (RCA Port);
Ударная стойкость 6000 Дж;
Прочный корпус из алюминия,
Влагозащита (класс IP67);
Система питания Battery CR123x2, мощность <1500 мВт;
Время автономной работы до 4 часов;
Возможность подключения внешнего питания USB Type-C;
Диапазон рабочих температур -25°C..+50°С;
Габариты 154x61x58 мм;
Переходное кольцо M52x0,75;
Вес 0,42 кг;
Тепловизионный блок
В основе тепловизионного блока лежат высокопроизводительные матрицы FPA (от англ. Focal plane array). Неохлаждаемые микроболометры на керамической подложке из Оксида ванадия Vox ,выполненные по 17 мкм технологиям, размер монокристалла - 384х288pix. Высокий порог температурной чувствительности NETD (Noise Equivalent Temperature Difference) <50 mK, позволяет улавливать минимальные температурные отклонения на поверхности цели, и преобразует поток сигналов в четкое и контрастное изображение даже сильно удаленного объекта. В отличие от распространенных матриц на основе аморфного кремния (Asi), ванадиевые приемники теплового излучения обладают устойчивым изображением с меньшим количеством шумов и более низким температурным сопротивлением. Спектральный диапазон чувствительности от 8 до 14 нм полностью удовлетворяет требованиям для обнаружения инфракрасного электромагнитного излучения в длинноволновой его части. Земная атмосфера в этом диапазоне полностью прозрачна и не создает помех для прохождения полезного сигнала. Частота обновления кадров блока в 50 Гц позволяет с комфортом без рывков и задержек наблюдать за движущимися с высокой скоростью объектами.
Объектив
Светосильный германиевый объектив с диаметром апертуры 42 мм собирает достаточное количество «света» для получения качественного изображение удаленных объектов даже при нулевой видимости. При использовании насадки в качестве монокуляра наблюдателям доступно оптическое увеличение в диапазоне от 2,9 до 11,6 крат, увеличение можно менять как плавно, так и дискретно с шагом х2, х4. Угол поля зрения 8,9° x 6,7° позволяет видеть область пространства 15,6 х 11,7м на удалении 100 метров. Фокусировка объектива ручная, минимальная дистанция всего 5 метров. Когда CLIP CL42 используется в качестве предобъективной насадки, оптическое увеличение равно 1х. Стрелок может приблизить цель с помощью возможностей своего прицела. Передняя линза изготовлена из металла Германия (32Ge), именно этот материал наиболее оптимален, так как является полностью прозрачным в длинноволновом спектре инфракрасного излучения.
4 цветовые палитры
Пользователям тепловизионной насадки INFIRAY CLIP CL42 доступно изменение цветовой схемы отображения, которые необходимо применять в зависимости от типов целей, решаемых задач и условий наблюдения.
Доступны следующие варианты:
Горячий белый (White Hot);
Горячий черный (Black Hot);
Горячий красный (Red Hot);
Разноцветный (Pseudo color).
Горячие оттенки палитр «White Hot», «Black Hot» и «Red Hot» рекомендованы к применению во время наблюдений с высоким температурным контрастом. Теплая цель будет хорошо заметна на общем «холодном» фоне. Режимы хорошо работают в сложных погодных условиях и при нулевой видимости. На светлом фоне палитры «White Hot», будет хорошо заметна прицельная сетка дневного прицела.
Цветовая палитра «Pseudo color» дает возможность по глубине цветов выделить наиболее «теплые» места на поверхности цели. Стрелок может точнее направлять оружие в убойную зону. Режим рекомендован для наблюдений на ближних дистанциях. Мягкие тона меньше напрягают зрение, позволяя без усталости проводить длительные наблюдения.
Функция улучшения качества изображения Ultra-Clear
Тепловизионная насадка имеет встроенную цифровую опцию по улучшению качества изображение «Ultra-Clear». В ее основе лежат уникальные алгоритмы обработки и преобразования участков картинки. Активируется при помощи соответствующего пункта меню. В результате ее применения транслируемое изображение обладает более высоким уровнем контраста и общей детализации. Опция рекомендована при поиске цели в сложных условиях наблюдения, при наличии атмосферных преград в виде тумана, дождя или задымления территории. Также с ее помощью проще выполнять такие задачи как: определение трофейности дичи и ее идентификация.
Дальность обнаружения свыше 2000 м
Применение высокочувствительных сенсоров 384х288pix. @ 17 µm (NETD <50 mK) совместно с мощной германиевой оптикой позволило разработчикам получить предельные возможности по обнаружению теплоконтрастных целей. По заявлению производителя обнаружить цель размером 1.7×1.2м можно с расстояния более 2-х километров. Четко идентифицировать ростовую фигуру можно с меньшего расстояния. Таких возможностей вполне достаточно для любых задач на ночных видах охот. Тепловизор прекрасно «видит» как при ярком дневном освещении, так и при полном его отсутствии. Стрелок моментально обнаружит, притаившегося в кустах или иной неплотной растительности зверя.

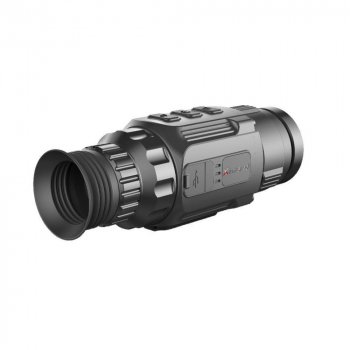

Полноцветный OLED-дисплей и окулярный блок
В окулярном блоке насадки установлен полноразмерный OLED микродисплей с разрешением 1024х768, позволяющий транслировать потоковое видео в высоком качестве. Высокая плотность пикселей и увеличивающая линзовая система окуляра обеспечивает комфортное для глаз изображение с предельным качеством и цветовой насыщенностью. Минимальный уровень энергопотребления и стойкость к минусовым температурам дают возможность использовать прибор при морозах до -25°C. Транслируемое изображение без рывков и залипаний. Диоптрийная корректировка окуляра поможет идеально настроить оптику под индивидуальные особенности зрения. Окулярный блок для монокуляра имеет широкий резиновый наглазник. Выходной зрачок удален на расстояние 15 мм.

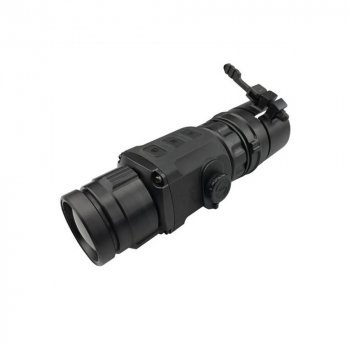

Адаптация на оружии
Для установки насадки на объектив дневного прицела имеется специальная цилиндрическая клипсо-образная система крепления. Кулачковый зажим обеспечивает моментальную фиксацию на объектив, сохраняя центрированное положение. Таким образом, полностью обеспечивается сохранение СТП дневного прицела и ровное положение микродисплея насадки в поле зрения прицела. Резьбовое соединение M52x0,75 обеспечивает надежность крепления и быстроту установки.
Внешнее управление
В комплекте поставки имеется пульт дистанционного управления, соединяющийся с насадкой/ монокуляром по протоколу Bluetooth. Пользователь может оперативно активировать насадку в случае экстренной необходимости, не совершая заметных действий. Также при помощи пульта ДУ можно вызывать меню быстрого доступа и манипулировать настройками, не нажимая клавиш на блоке управления. Мобильное приложение Арр (IRAY Mobile), которое можно установить на любой смартфон под управлением под управлением операционных систем iOS и Android, также позволяет использовать гаджет в качестве пульта ДУ. Для активации пульта необходимо нажать и удерживать клавишу включения в течение 15 секунд. ПО насадки в автоматическом режиме определит тип запрашиваемого устройства и установит соединение.
Прочный водонепроницаемый корпус и высокая ударная стойкость
Корпус тепловизионной насадки выполнен из сверхпрочного алюминиевого сплава, обеспечивающего надежную защиту оптоэлектронной начинки прибора от любого рода потрясений. Класс пыле, влагозащиты IP67 допускает использование прибора в условии высокой влажности, при наличии атмосферных осадков в виде дождя или мокрого снега. Ограничение по дульной энергии выстрела до 6 кДж практически не накладывает повышенных требований при использовании на оружии крупных калибров. Вес насадки 420 грамм, соответственно после установки на дневную оптику необходимо обеспечить повышенную надежность крепления дневного прицела. Диапазон рабочих температур от - 25 до +50 °С. Блок управления состоит всего из 3 кнопок, расположенных на верхней части корпуса. Прорезиненные кнопки с выпуклыми пиктограммами находятся в быстрой доступности, и легко нащупываются. Простое интуитивно понятное меню позволит быстро разобраться с тонкостями управления и сразу после распаковки отправиться на охоту. Наличие аналогового видеовыхода системы PAL (RCA Port)позволяет подключить внешнее записывающее устройство или дисплей.
Питание
Тепловизионная насадка в качестве источника питания использует две батареи типоразмера CR123. Полностью заряженных батарей хватит на 4 часа непрерывной работы прибора при максимальной нагрузке. Источники питания расположены перпендикулярно направлению вектора отдачи, таким образом, практически полностью исключается вероятность временного отключения прибора в момент выстрела. Потребляемая мощность <1500 мВт. Прибор может работать от внешнего источника питания, на корпусе под водонепроницаемой крышкой расположен разъем USB Type-С.
Комплект поставки:
Тепловизионная насадка INFIRAY (IRAY) CLIP CL42;
Батареи CR123 2 шт;
USB кабель;
Пульт ДУ;
Салфетка для чистки оптики;
Инструкция по эксплуатации;
Гарантийный талон.
Технические характеристики
Матрица
Сенсор iRay Vox Ceramic (Оксида ванадия VOx)
Тип неохлаждаемый
Разрешение, пикселей 384x288
Шаг пискселя, мкм 17
Частота обновления кадров, Гц 50
Температурная чувствительность (NETD), мК <50
Производитель сенсора iRay Technology
Дисплей
Тип OLED
Разрешение, пикселей 1024х768
Функция восстановления дефектных пикселей да
Оптические характеристики
Увеличение в режиме крепления, х, крат 1
Увеличение в режиме монокуляр, х крат 2.9-11.6
Рекомендованное увеличение дневной оптики х, крат 1,5-6
Объектив F42/1.2
Поле зрения, град. 8,9x6,7
Фокусировка ручная
Максимальная дальность обнаружения цели размером 2100
Питание
Напряжение питания, B 3.0-7,4
Тип элементов питания CR123x2
Время работы 4
Внешнее питание Да, USB Type-C
Дальномер
Тип
Класс безопасности для лазерного оборудования в соответствии с IEC 60825-1: 2014
Длина волны, нм
Дистанция обнаружения, м (объект типа ростовая фигура, 1,7*0,5 м.)
Точность измерения, м
Видеорекордер
Разрешение видео / фото, пикселей
Формат видео / фото
Встроенная память, Гб
Микрофон
Дополнительные функции
Функция «Кадр в кадре» нет
Функция улучшение качества изображения да
WiFi нет
Bluetooth Да (беспроводное управление)
Интеграция с iOS и Android устройствами да
Удаление битых пикселей да
Мобильное приложение да
Физические и эксплуатационные параметры
Ударная стойкость на нарезном оружии (Eo), Джоулей 6000
Ударная стойкость на гладкоствольном оружии, калибр 12
Диапазон эксплуатационных температур, °C -25...+50
Класс защиты (по IEC 60529) IPX67
Габариты, мм 154x61x58
Масса, кг 0,420
Гарантийный срок, лет 2
Производитель XINFRARED
