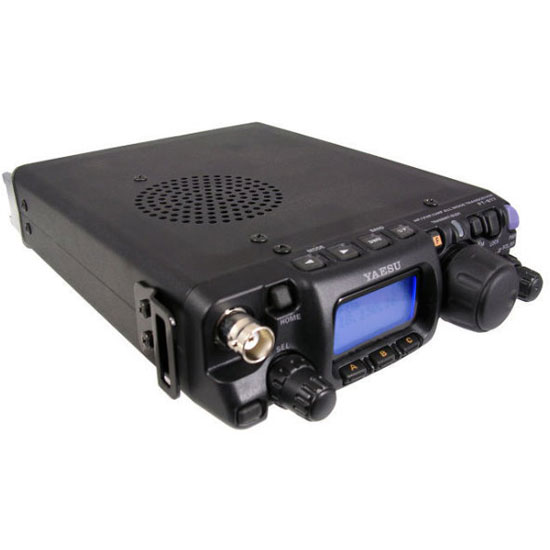

Yaesu FT-817ND - компактный (в габаритах автомагнитолы) переносной любительский КВ-УКВ трансивер для работы на волнах от 160 до 6 метров, а также на 2 м и 70 см.

Питается от внутреннего аккумулятора (блок из 8 элементов АА). Мощность 5 Вт (SSB, CW, NFM) или 1 Вт (АМ). У станции два антенных разъема - BNC на передней панели и M (SO-239) на задней. Для нормальной работы на КВ потребуется внешний антенный тюнер, причем, стороннего производителя.

Name: Портативный любительский трансивер Yaesu (Vertex Standard) FT-817ND
Brand: Yaesu (Vertex Standard)

Технические характеристики

Общие

Диапазон частот (зависит от версии): Передача
•1,8-28/28-30/50-54/144/430МГц
Может быть раскрыта на передачу

Прием
• 0,1-0,5/0,5-1,8/1,8-28/28-30/50-54/144/430МГц

Организация памяти: • 200 основных каналов в 10 банках памяти
• 4 домашних канала
• 2 программируемых диапазона поиска
• 1 избранный канал

Шаг настройки синтезатора (миним.): 10 Гц (CW/SSB), 100 Гц (AM/FM)

Стабильность частоты: • ±4 ppm от 1 мин до 60 мин после включения, ±1 ppm/час при 25°C
• ±0.5 ppm/1 час при 25 °C, после прогрева (FT-897D с TCXO-9)

Типы излучения: А1 (CW), A3 (AM), A3J (LSB / USB), F3 (FM), F1 (9600 бод Пакет), F2 (1200 бод Пакет)

Типы шумоподавителя: CTCSS, DCS

Сигнальные системы: DTMF-набор (опция)

Антенные разъемы: BNC на передней панели и M (SO-239) на задней
сопротивление антенны 50 Ом, несбалансированное

Источники питания: • Алкалиновые батареи «АА» 8 шт. - 12 В
• Никель-кадмиевый аккумулятор - 9.6 В FNB-72 (дополнительный).

Напряжение питания: • Нормальное: 13.8 В ± 15%, минус - на корпусе
• Рабочее: 8 - 16 В

Потребляемый ток: • дежурный режим 250 мА
• прием 450 мА
• передача 2 А

Диапазон рабочих температур: –10 ~ +60 °C

Габаритные размеры: 135 х 38 х 165 мм

Вес: 1.17 кг (без тангенты)c FBA-28

Передатчик

Выходная мощность: 5 Вт (SSB /CW / FM), 1.5 Вт (несущая частота АМ) при напряжении питания 13.8 В

Тип модуляции: • SSB: балансная модуляция
• AM: низкоуровневая модуляции в ранних каскадах
• FM: переменная реактивность

Максимальная девиация (FM): ±5 кГц (NFM: ±2.5 кГц)

Внеполосные излучения: • -50 дБ (1.8 - 29.7 МГц)
• –60 дБ (50/144/430 МГц)

Подавление несущей (SSB): не менее 40 дБ

Подавление второй боковой: не менее 50 дБ

Частотная характеристика SSB: 400 – 2600 Гц (–6 дБ)

Сопротивление микрофона (гарнитуры): 200 - 10 КОм (номинальное 600 Ом)

Приемник

Тип: супергетеродин с двойным преобразованием

Промежуточные частоты: • 1-я - 68.33 МГц (SSB/CW/AM/FM); 10.7 МГц (WFM)
• 2-я - 450 кГц

Чувствительность: • 0.5-1.8 МГц, АМ - 32 мкВ
• 1.8-28 МГц, SSB/CW - 0.25 мкВ
• 1.8-28 МГц, AM - 2 мкВ
• 28-30 МГц, SSB/CW - 0.25 мкВ
• 28-30 МГц, АМ - 2 мкВ
• 28-30 МГц, FМ - 0.5 мкВ
• 50-54 МГц, SSB/CW - 0.2 мкВ
• 50-54 МГц, АМ - 2 мкВ
• 50-54 МГц, FМ - 0.32 мкВ
• 144 / 430 МГц, SSB/CW - 0.125 мкВ
• 144 / 430 МГц, FМ - 0.2 мкВ
• SSB / CW / AM 10 дБ S/N
• FM 12 дБ SINAD

Чувствительность шумоподавителя: • 1.8-28 МГц: 2.5 мкВ (SSB, AM, CW)
• 28-30 МГц: 2.5 мкВ (SSB, AM, CW), 0.32 мкВ (FM)
• 50-54 МГц: 1 мкВ (SSB, AM, CW), 0.2 мкВ (FM)
• 144 / 430 МГц: 0.5 мкВ (SSB, AM, CW), 0.16 мкВ (FM)

Избирательность по соседнему каналу: • SSB/CW: 2.2/4.5 кГц (-6/-60 дБ)
• АМ: 6/20 кГц (-6/-60 дБ)
• FM: 15/30 кГц (-6/-60 дБ)
• FM: 9/25 кГц (-6/-60 дБ)
• SSB (с доп.фильтром YF-122S): 2.3/4.7 кГц -66 дБ
• CW (с доп.фильтром YF-122C) 0.5/2.0кГц

Избирательность по зеркальному каналу: • КВ и 50 МГц: 70 дБ
• 144 и 430 МГц: 60 дБ

Подавление по ПЧ: 60 дБ

Аттенюатор: -10 дБ (не работает на 144/430 МГц)

Сопротивление НЧ-выхода (аудиовыхода): 4-16 Ом

НЧ-выход (аудиовыход): 1.0 Вт (при 4 Ом, 10% КНИ или меньше)

Основные особенности

Широкополосный усилитель мощности нового поколения, выполненный по двухтактной схеме на паре полевых транзисторов 2SK2975 обеспечивает 5 Вт выходной мощности (1.5 Вт несущей в режиме АМ) во всех диапазонах от 160 м до 2 м и на 70 см (при питании 13.8В). Имеется возможность выбора выходной мощности из ряда 5/2.2/1/0.5 Вт. Может также питаться от внешнего источника постоянного тока напряжением 13.8 вольт, или от никель-кадмиевой аккумуляторной батареи FNB-85. При использовании аккумуляторной батареи FNB-85, FT-817ND автоматически устанавливает выходную мощность 2.5 Вт для экономии энергии, но оператор имеет возможность при необходимости переключиться на мощность 5 Вт.

Функциональные возможности "большого" трансивера в компактном корпусе.
Сдвиг полосы пропускания фильтра ПЧ (IF Shift) - Для снижения помех от близких по частоте радиостанций.

Система понижения шумов (IF Noise Blanker) - Для снижения помех от системы зажигания и других видов импульсных помех.

Система IPO (Intercept Point Optimization) - управляет приемным предусилителем в диапазонах КВ/50 МГц для снижения помех при наличии мощных сигналов близкорасположенных передатчиков.

ATT (входной аттенюатор) - Для улучшения качества приема сильных сигналов.

Возможность установки высококачественных электромеханических фильтров COLLINS.
FT-817ND имеет один дополнительный разъем для установки фильтра, позволяя установить один из двух дополнительных электромеханических фильтров Collins (R). Для работы в телеграфном режиме может использоваться фильтр YF-122C (ширина полосы 500 Гц), для высококачественного приема SSB сигналов - фильтр YF-122S (ширина полосы 2.3 кГц).

Легкость настройки при помощи валкодера и клавиши "SELECT".
Микропроцессорное управление позволяет с легкостью изменять режимы настройки, обеспечивая шаг перестройки от 10 Гц для главного валкодера (SSB/CW) и шаги 1/2.5/5 кГц для быстрой настройки при помощи клавиши SELECT. Используя меню, оператор может запретить настройку при помощи валкодера, или установить шаг перестройки 100 Гц. Нажатие клавиши [FST] на микрофоне удваивает скорость перестройки, выбранный при помощи клавиши SELECT, и увеличивает скорость перестройки валкодером в 10 раз. Таким образом, предварительно нажав клавишу SELECT можно быстро перестраиваться по диапазону с шагом 1 МГц!

Многофункциональные клавиши управления для простого управления всеми функциями трансивера.
Для быстрого доступа ко многим функциям FT-817ND, клавиша SELECT в сочетании с клавишами [A] [B] [C] образуют "миниатюрную переднюю панель". Имеется удобный режим "Меню", обеспечивающий доступ к редко изменяемым функциям.

Расширенный диапазон частот приемника.
Получите удовольствие от прослушивания радиовещательных станций в КВ и УКВ ЧМ диапазонах благодаря расширенному диапазону приема трансивера FT-817ND. Прием возможен в диапазонах 100 кГц~56 МГц, 76~108 МГц (только WFM), 108~154 МГц, и 420~470 МГц!

Два антенных разъема для простоты установки и использования.
На передней панели аппарата находится антенный разъем типа BNC, к которому может подключаться портативная гибкая антенна VHF/UHF диапазонов (входящая в комплект поставки), либо фидерная линия внешней антенны. На задней панели расположен разъем типа "M" ("SO-239"). При поставке с завода, аппарат запрограммирован таким образом, что разъем типа BNC на передней панели активен в диапазонах 50/144/430 MHz, а разъем типа "M" на задней панели - на КВ диапазонах. Система меню позволяет независимо определить, какой из разъемов будет использоваться в диапазонах КВ, 50 МГц, 144 МГц и 430 МГц, так что если фидер Вашей антенны на 144 МГц имеет разъем типа PL-259, необходимо просто выбрать в меню использование "заднего" разъема в диапазоне 144 МГц.
