Варианты прицельных марок:
сетка с подсветкой / точка / слингшот
Сетка с дальномерной шкалой позволяет оценивать примерное расстояние до цели, а также оперативно изменять углы прицеливания и боковых поправок. Наклонная штриховая или горизонтальная линии шкалы имеют градуировку дальности в сотнях метров для цели высотой 1.5 м. Размер от горизонтальной линии шкалы до бокового вырвнивающего штриха соответствует расстоянию 70 м для цели высотой 1.5 м. Шкала, расположенная между боковыми выравнивающими, имеет цену деления 1 т. д. Цена деления на боковых выравнивающих составляет 10 т. д. Пики прицельного пенька позволяют при стрельбе по удаленным целям оперативно изменять углы прицеливания на 3.4 т. д., 7.2 т.д. и 11.4 т. д.
При заказе уточняйте тип сетки!

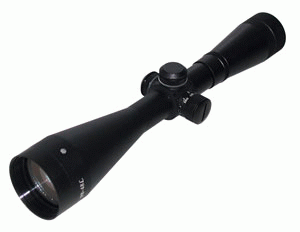

Прицелы оптические Пилад 8х48 (далее прицелы) предназначены для прицельной наводки при стрельбе и могут устанавливаться на охотничьи ружья, под патроны различного калибра. Буквенный индекс "L" в наименовании прицелов означает модификации прицелов с подсветкой сетки для работы при рассветно -сумеречном освещении.
На оружие прицелы монтируются при помощи специальных кронштейнов, подбираемых в зависимости от типа оружия.
Прицелы позволяют осуществлять более точное прицеливание, так как они имеют увеличение и при наводке на цель отсутствует параллакс, свойственный механическим прицелам.
С помощью прицела можно определить дистанцию до цели или размер цели.
Интервал рабочих температур прицела от минус 40°С до плюс 50°С.
Примечание: Возможны изменения, связанные с усовершенствованием конструкции изделия, не влияющие на основные технические характеристики.
В прицелах с подсветкой сетки применен источник питания - аккумулятор Д-0,125Д ТУ 16-90 ИКШЖ. 563341.012ТУ.
Устройство и принцип работы
Прицел представляет собой оптическую зрительную трубу постоянного увеличения с механизмом ввода углов прицеливания и углов боковых поправок.
Оптическая схема прицела состоит из объектива, линзовой оборачивающей системы и окуляра.
Объектив дает обратное уменьшенное изображение цели в плоскости сетки. Линзовая оборачивающая система перенести изображение цели с сеткой в фокальную плоскость окуляра, одновременно оборачивая изображение. Стрелок видит в окуляр прямое увеличенное изображение цели и сетки, которые при перемещении глаза не смещаются друг относительно друга.
Для улучшения резкости изображения по глазу стрелка прицел имеет фокусировку окуляра ± 3 диоптрии. Фокусировка производится перемещением окуляра от нулевого деления, а необходимое положение фиксируется установочным кольцом.
В фокальной плоскости объектива расположена сетка.
Сетка расположена в оправе, которую можно перемещать в вертикальном и горизонтальном направлениях для установки углов прицеливания и углов боковых поправок.
Перемещение сетки производится двумя рукоятками.
Установка величин углов прицеливания и углов боковых поправок производится по шкалам, закрепленным рукоятками.
На шкалах углов прицеливания и боковых поправок нанесены равномерные деления. Цена деления шкал в зависимости от марки прицела представлена в таблице 2 в тысячных дистанции ( далее по тексту т.д.), цена оцифрованного деления равна 3,6' 91 т.д.).
Углы прицеливания, соответствующие различным дистанциям до цели и зависящие от баллистики оружия, определяет стрелок в процессе пристрелки и эксплуатации. Для этого рекомендуется составить таблицу углов прицеливания.
Марка прицела: Р 8х48;
Цена деления шкалы: 1/4 т.д.
Подготовка к работе
Установка прицела на оружие.
Прицел установить на оружие в специальном кронштейне, который поставляется отдельно от изделия в зависимости от типа оружия. Установка прицела на оружие производится индивидуально для каждого оружия.
Точность стрельбы с оптическим прицелом зависит от качества выверки прицела, т.е. от правильного положения оптической оси прицела по отношению к оси канала ствола оружия, а также от качества крепления прицела в кронштейне и устойчивости кронштейна при стрельбе.
Выверка прицела при стрельбе оружия.
Перед пристрелкой необходимо отвинтить крышки.
В процессе пристрелки при определении положения средней точки попадания (СТП) в зависимости от величины отклонения СТП положение прицельного пенька исправить вращением рукояток. Произведя пристрелку и не меняя положения прицельных штрихов, следует шкалы углов прицеливания и углов боковых поправок установить на деление "0". Для этого необходимо осторожно ослабить два винта, крепящих шкалы, и, не трогая рукоятки, развернуть шкалы так, чтобы деления "0" совпали с неподвижными индексами, и вновь закрепить винты.
После пристрелки и установки шкал навинтить крышки. Оружие с прицелом готово к эксплуатации.
При прицеливании стрелок должен совместить зрачок глаза с выходным зрачком прицела; при правильном совмещении видно все поле зрения, и по его краям отсутствуют лунообразные тени. Для более быстрого совмещения выходного зрачка прицела со зрачком глаза на окуляр прицела следует надевать резиновый наглазник.
При стрельбе в условиях яркой освещенности при необходимости можно использовать светофильтр и бленду, входящие в комплект прицела.
Внимание:
1. Окуляр, установленный по глазу стрелка, при стрельбе должен быть надежно зафиксирован установочным кольцом.
2. Диапазон вращения рукояток прицела в одном из направлений по каждой шкале может превышать полный оборот, т.е. на прицеле возможна установка ложного нуля. Прицельные штрихи при этом окажутся значительно смещенными от центрального положения и не будут соответствовать результатам пристрелки. Во избежании этого не следует вращать без необходимости рукоятки прицела.
Стрельба по неподвижным целям
В этом случае шкалу углов прицеливания установить на деление, соответствующее дистанции до цели, а шкалу боковых поправок - на "0".
Стрельба по движущимся целям
При стрельбе по движущимся целям необходимо учитывать движение цели и выносить точку прицеливания вперед по направлению движения цели.
Величину выноса точки прицеливания рассчитывают в фигурах цели, при этом должны быть учтены скорость движения цели и дистанция до нее. Чем больше скорость движения цели и дистанция до нее, тем больше должна быть вынесена точка прицеливания.
Необходимо обращать внимание на взаимное положение цели и боковых выравнивающих штрихов сетки.
Правила хранения
Необходимо предохранять прицел от ударов и падения.
После работы с прицелом в сырую погоду тщательно протереть его и просушить при температуре, не превышающей +50°С. Протирать оптику следует чистой мягкой тканью, лучше фланелевой.
Для предохранения оптических деталей прицела от повреждений и загрязнения необходимо хранить прицел с надетыми на объектив крышками.
Нельзя разбирать прицел, производить его ремонт собственными средствами.
Помещение, в котором хранится прицел, должно быть сухим, температура воздуха не ниже + 5°С без резких колебаний, влажность воздуха не более 80%.
