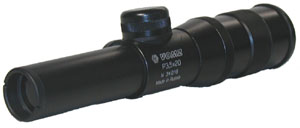

Прицел оптический Пилад P 3,5x20

В отличие от других сеток, используется не лазерная гравировка краской на стекле, а впайка трех проволочек.


Прицел представляет собой оптическую зрительную трубку постоянного увеличения с перемещающейся механической прицельной маркой, расположенной в фокальной плоскости объектива.
Линия прицеливания формируется вершиной вертикального волоска прицельной марки.
Перемещение прицельной марки по горизонтали и вертикали осуществляется вращением маховиков.
Прицел состоит из объектива, маховичков перемещения прицельной марки, окуляра, накидной гайки, фиксирующей положение диоптрийной наводки окуляра.
Светофильтр используется при стрельбе в условиях яркой освещенности и устанавливается на окуляр при необходимости.
Окуляр прицела имеет фокусировку в пределах ± 4 диоптрии с целью улучшения резкости изображения.
Стрелок просматривает через окуляр увеличенное изображение цели и прицельной марки, которые при перемещении глаза не смещаются друг относительно друга.


Прицел установить на оружие в специальном кронштейне, который поставляется отдельно от изделия в зависимости от типа оружия.
Установка прицела на оружие производится индивидуально для каждого оружия.
Точность стрельбы с оптическим прицелом зависит от качества выверки прицела, т.е. от правильного положения оптической оси прицела по отношению к оси канала ствола оружия, а также от качества крепления прицела в кронштейне и устойчивости кронштейна при стрельбе.


После предварительной установки кронштейна на оружии производится точная выверка прицела с помощью пристрелки по белому щиту, с перекрестием, выставленному отвесно на расстоянии 100 м.
После выполнения пристрелки группами выстрелов (по 4 – 5 выстрелов в каждой группе), произвести согласование вершины вертикального волоска прицельной марки прицела со средней точкой попадания следующим образом:
- снять защитные колпачки;
- вращая маховики дистанции и боковых поправок, совместить вершину вертикального волоска со средней точкой попадания;
- отпустив стопорные винты шкал маховиков, совместить нулевые отметки шкал с индексами, после чего застопорить стопорные винты шкал;
- надеть защитные колпачки.
Оружие с прицелом готово к эксплуатации.


При прицеливании стрелок должен совместить зрачок глаза с выходным зрачком прицела; при правильном совмещении видно все поле зрения, и по его краям отсутствуют лунообразные тени.


При стрельбе по неподвижным целям дистанционная шкала устанавливается в положение, соответствующее дистанции до цели, а шкала боковых поправок – на деление «0».
Прицеливание производится совмещением вершины вертикального волоска с выбранной точкой видимой цели.


При стрельбе по движущимся целям необходимо учитывать движение цели и выносить точку прицеливания вперед по направлению движения цели.
Величину выноса точки прицеливания рассчитывают в фигурах цели, при этом должны быть учтены скорость движения цели и дистанция до нее.
Чем больше скорость движения цели и дистанция до нее, тем больше должна быть вынесена точка прицеливания.
Необходимо обращать внимание на взаимное положение цели и боковых выравнивающих штрихов сетки.


Необходимо предохранять прицел от ударов и падения.
После работы с прицелом в сырую погоду тщательно протереть его и просушить при температуре, не превышающей +50°С. Протирать оптику следует чистой мягкой тканью, лучше фланелевой.
Для предохранения оптических деталей прицела от повреждений и загрязнения необходимо хранить прицел с надетыми на объектив крышками.
Нельзя разбирать прицел, производить его ремонт собственными средствами.
Помещение, в котором хранится прицел, должно быть сухим, температура воздуха не ниже + 5°С без резких колебаний, влажность воздуха не более 80%.

Гарантийный срок эксплуатации - 12есяца со дня продажи через торговую сеть.

Производство ОАО "Вологодский оптико-механический завод" (ВОМЗ).
