Наличие встроенного видеорекордера с модулем Wi-Fi у модели LYNX LC06 значительно расширяет его возможности. Теперь можно записывать на видео все, что попало в поле зрения прибора и делиться роликами со своими друзьями в социальных сетях или на платформах YouTube или Twitch. Монокуляр поддерживает интеграцию с любыми цифровыми устройствами Android или iOS, и может одновременно транслировать потоковое видео на 5 телефонов или планшетов. Не смотря на свои миниатюрные размеры, прибор обладает целым набором передовых функций по обработке изображений и выдает качественную картинку даже удаленного на приличное расстояние объекта. В отличие от приборов ночного видения, тепловизионный монокуляр не нуждается в ИК-подсветке, и одинаково хорошо видит как днем, так и ночью. Причем помехой для обнаружения не станут такие атмосферные преграды как густой туман, снегопад, дождь или задымление территории. Кроме того, обнаружить притаившегося зверя можно сквозь неплотную растительность, типа камыша, лесной просеки, ветвей деревьев или кустарника. Тепловизионные монокуляры – идеальное решение для наблюдений в сложных погодных условиях.
Ключевые особенности
Приемник теплового излучения 160х120 pix. @ 17 мкм (HikMicro Technology);
Тип матриц - VOx (оксид ванадия);
Температурная чувствительность (NETD) < 35мК;
Частота обновления кадров тепловизора - 50 Гц;
Германиевый объектив F6,2/1.1 с фокусировкой от 1 м;
Оптическое увеличение 0,6 – 2,4х;
Цифровой зум: x2, x4;
Поле зрения, градусов / м на 100м – 24,6° × 18,5° / 43,6 х 32,6;
Дальность обнаружения тепло-контрастных целей — 219 м;
Цветной LCOS дисплей 720 x 540 пикс;
4 цветовые палитры отображения;
Режимы улучшения качества изображения;
Программа уведомляет об источниках тепла зеленой сеткой - Hot Track;
Встроенный фото видеорекордер 8 Гб внутренней памяти;
Wi-Fi модуль, Приложение «Hik-Connect» в App Store(iOS) и Google Play TM (Android);
Стадиометрический дальномер на 3 предустановленных значения;
Прочный пластиковый корпус;
Удобное управление при помощи 4-х кнопок;
Класс влагозащиты по IEC 60529 - IP67;
Система питания – встроенный Li-ion аккумулятор;
Время автономной работы до 10 часов;
Возможность подключения внешнего источника питания Micro- USB, Type-C;
Гнездо адаптера для крепления на штатив ¼ ";
Диапазон рабочих температур: от -20 до +55°С;
Артикул производителя HM-TS01-06XF/W-LC06;
Габариты 161 × 61 × 57 мм;
Вес 0,27 кг.
В основе тепловизионного модуля лежат матрицы (приемники теплового излучения) на керамической подложке из оксида ванадия (VOx), которые в отличие от популярных кремниевых аналогов (a-Si) имеют более стабильное изображение и меньший коэффициент температурного сопротивления. Размер монокристалла у данной модели – один из самых минимальных 160х120 pix, шаг детектора- 17 мкм. Неохлаждаемые микроболометры собственного производства (HM Technology™), работают в требуемом диапазоне длинноволновой инфракрасной части спектра LWIR (Long-wavelength infrared) от 8 до 14μm. Высокотехнологичные комплектующие дают возможность получить широкий угол поля зрения и качественное изображение даже удаленных объектов при нулевой видимости и полном отсутствии освещения. Земная атмосфера в этой части спектра, в которой работают тепловизоры – полностью прозрачна и не создает помех для наблюдений.
Приемники теплового излучения в моделях старше осени 2020 года имеют высокий порог температурной чувствительности NETD <35 мК (Noise Equivalent Temperature Difference). Благодаря этому удалось значительно повысить качество изображения, резкость деталей и общий уровень контраста. Работа тепловизионного модуля с частотой 50 Гц, обеспечивает возможность комфортного наблюдения за движущимися с высокой скоростью объектами. Транслируемо изображение без рывков и прерываний. Одним из главных преимуществ изделий HikMicro (Hikvision) LYNX LC06 является 10-ти летняя гарантия на регистрирующий тепловое излучение датчик, что позволяет рассчитывать на долгий срок службы прибора.
Объектив
В тепловизионном монокуляре HM-TS01-06XF/W-LC06 установлен широкоугольный объектив F6,2/1.1 с оптическим увеличением от 0,6 до 2,4 крат. Изменить уровень увеличения можно как плавно, так и с шагом х2 или х4. Несмотря на минимальные размеры передней линзы, прибор имеет самый широкий у всей линейки LYNX угол поля зрения - 24,6° × 18,5°. В линейном выражении это будет соответствовать области пространства 43,6 х 32,6 метров на дистанции 100. Однако, следует отметить, что при увеличении угол поля зрения будет уменьшаться пропорционально выбранной кратности. Линза объектива изготовлена из германия (32Ge) – этот материал (металл) полностью прозрачен в требуемом ИК-диапазоне для прохождения сигнала электромагнитного излучения от объекта наблюдения к тепловизионному модулю наблюдательного прибора. Для защиты объективной линзы в транспортном положении в комплекте поставки имеется защитная крышка, которую необходимо надевать, когда прибор не используется.
Дальность обнаружения до 219 метров
Компактный тепловизионный монокуляр HikMicro LYNX LC06 способен уловить излучение тот ростовой теплоконтрастной цели на расстоянии более полукилометра. Внедрение передовых технических решений, позволило разработчикам наделить даже карманные тепловизоры внушительными возможностями при поиске и обнаружении объектов в сложных погодных условиях. Матрицы нового поколения - 160х120 pix. @ 17 мкм , NETD < 35мК и идеальная Германиевая оптика дают возможность получать качественную картинку удаленного объекта. Монокуляры с тепловизором HikMicro (Hikvision) – идеальное решение для ночной охоты и любительских наблюдений за представителями живой природы.

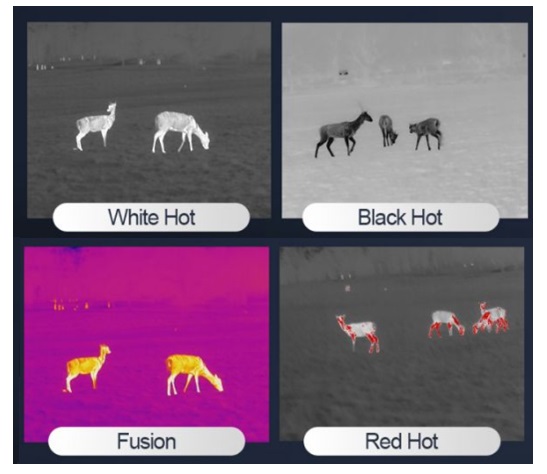

4 цветовые палитры
Тепловизионный монокуляр HikMicro (Hikvision) HM-TS01-06XF/W-LC06 на своем «вооружении» имеет различные схемы цветового отображения. Пользователям доступен выбор одного из 4-х режимов, которые следует использовать для решения разных задач, в зависимости от условий наблюдений или типов объектов.
Доступны следующие цветовые палитры:
Горячий белый (White Hot);
Горячий черный (Black Hot);
Горячий красный (Red Hot);
Цветной (Fusion).
Высококонтрастные палитры с горячими инверсными оттенками черного и белого цветов «White Hot», «Black Hot» актуальны для наблюдений при поиске теплоконтрастных объектов на больших открытых пространствах, например на склонах гор, в лесу или открытом поле. Высокий температурный контраст между поверхностью объекта и элементами окружающей обстановки не уйдет от внимания тепловизора. палитры с цветным режимом отображения «Red Hot» и «Fusion» эффективно выделяют наиболее теплые места на поверхности цели, по которым наблюдатель может ориентироваться при идентификации и распознавании объекта. Цветная палитра Fusion также может использоваться во время длительных наблюдений.
Функции улучшения качества изображения
Даже самая бюджетная модель LYNX LC06 от компании HikMicro (Hikvision) оснащена последними техническими достижениями производителя в области обработки изображения. Программные цифровые функции AGC, DDE и 3D DNR доступны для включения по отдельности. Они позволяют преобразовывать даже некачественную картинку, получаемую тепловизором в сложных погодных условиях, в высококонтрастное и детализированное изображение, на котором прорисованы все мельчайшие подробности.
Пользователям доступны следующие функции:
DDE (Digital Detail Enhancement) – функция программной прорисовки мелких элементов деталей изображения. Картинка имеет повышенный контраст и высокую общую детализацию.
AGC (Auto Gain Control) – функция автоматической регулировки динамического диапазона преобразуемого изображения. Даже мутное изображение обретает повышенный контраст и яркость.
3D DNR (3D Digital Noise Reduction) – функция для снижения шумов, работает на основе алгоритмов сканирующих предыдущие кадры, и «на лету» меняет участки изображения на более чистые.
Полноцветный LCOS дисплей
В окулярном блоке тепловизора LYNX LC06 встроен полноцветный микродисплей LCOS 0,2 дюйма, с разрешением 720 × 540 пикс. Пользователям доступно полноразмерное и качественное изображение наблюдаемых объектов в большой глубиной цветов и резкостью. Технологии LCOS прекрасно адаптированы к работе в условии низких температур и имеют низких уровень энергопотребления. Яркость свечения регулируется 5-ю уровнями. Чтобы полностью исключить демаскирующий фактор, когда прибор засвечивает часть лица – яркость можно снизить до минимума. Частота смены кадров микродисплея 50 ГЦ, пользователи могут с комфортом наблюдать за движущимися объектами, а широкий угол поля зрения, дает возможность следить сразу за группой целей. На окулярном блоке имеется широкий наглазник из мягкой резины. Также есть возможность диоптрийной корректировки изображения, что особенно актуально для людей с ослабленным зрением.
Мобильное приложение T-Vision
Программное обеспечение тепловизионного монокуляра HM-TS01-06XF/W-LC06 поддерживает интеграцию с любыми iOS и Android устройствами при помощи мобильного приложения «T-Vision». Для соединения телефона или планшета с монокуляром необходимо сначала скачать и установить приложение, найти которое можно в «App Store» или «Google Play». Также можно просто отсканировать Qr-код на сайте. С помощью мобильного приложения пользователи могут использовать свое устройство в качестве пульта ДУ, меня настройки прибора, скачивать и просматривать файлы .а также использовать экран телефона или ноутбука в качестве второго монитора, где с большим разрешением можно наблюдать за тем, что «видит» тепловизор.
Wi-Fi модуль и встроенный фото- видеорекордер.
Наличие встроенного видеорекордера позволяет наблюдателям не только смотреть в монокуляр за происходящим вокруг, но и записывать на видео, все, что попадает в поле зрения прибора. Также можно делать снимки экрана. Файлы сохраняются во внутренней памяти прибора, объем 8 Гб позволяет сохранить несколько часов видео и более 1 тысячи фотографий. Скачать файлы можно пори помощи стандартного кабельного соединения или беспроводным способом по Wi-Fi. Программное обеспечение монокуляра позволяет использовать прибор в качестве «точки доступа», когда потоковое видео транслируется сразу на несколько мобильных устройств.
Легкий и прочный пластиковый корпус
Корпус выполнен из ударопрочного пластика, оптоэлектронная начинка надежно защищена от всевозможных потрясений. Класс защищенности IP67 по международной системе стандартов IEC 60529 свидетельствует о том, что пользоваться ночным монокуляром можно в условии повышенной влажности, невзирая на наличие атмосферных осадков в виде дождя или мокрого снега. Также изделие способно легко выдержать неоднократные падения с высоты 2-х метров. Блок управления состоит из 4-х кнопок, которые расположены на верней части корпуса. Прорезиненные кнопки с теснением и порисованными пиктограммами легко нащупываются , и управлять тепловизионной оптикой можно в процессе наблюдений. Для проведения наблюдений в стационарном положении прибор можно установить на любой фотоштатив, резьбовой адаптер ¼ " (дюйма) расположен на нижней части корпуса. Размер монокуляра 158 x 61 x 57 мм, весит прибор всего 250 грамм.
Диапазон рабочих температур воздуха от -20 до +55°С тепловизора HikMicro (Hikvision) HM-TS01-06XF/W-LC06, хорошо подходит под климатические условия Украины. Пользоваться прибором можно в любое время года.
Система питания
В качестве источника питания используется встроенный перезаряжаемый Li-ion аккумулятор повышенной емкости, обеспечивающий врем автономной работы на протяжении 10-ти часов, при выключенном режиме WI-Fi - «точка доступа». Напряжение питания – 5В DC, потребляемая мощность 1,5 Вт при токе нагрузки 2 А. Монокуляр может работать от внешнего источника питания типа обычного «Power bank», который можно использовать при необходимости длительных наблюдений в условии низких температур. При сильных морозах внешний источник можно всегда спрятать в теплом месте, например, под одеждой или в специальном неопреновом чехле.
Комплект поставки:
Тепловизионный монокуляр HikMicro LYNX LC06;
Крышка объектива;
USB-кабель для зарядки / кабель для передачи данных;
Сумка для хранения;
Ткань для очистки оптики;
Краткое руководство пользователя;
Подробная инструкция по эксплуатации;
Гарантийный талон.
Технические характеристики
Матрица
Сенсор HIKMICRO Vox Ceramic (оксид ванадия)
Тип неохлаждаемый
Разрешение, пикселей 160x120
Шаг пискселя, мкм 17
Частота обновления кадров, Гц 50
Температурная чувствительность (NETD), мК <35
Производитель сенсора HikMicro Technology
Дисплей
Тип LCOS
Разрешение, пикселей 720х540
Цветовые палитры горячий черный, горячий белый, горячий красный, цветная
Оптические характеристики
Увеличение оптическое, крат 0,6-2,4
Цифровой зум x2, x4
Объектив F6.2/1.1
Поле зрения, град. 24,x18,7
Поле зрения, м / 100 м
Удаление выходного зрачка, мм
Фокусировка нет
Максимальная дальность обнаружения человека, м 219
Питание
Источник Встроенный литий-ионный
Время работы 10
Внешнее питание Micro- USB, Type-C
Прицельная метка. Пристрелка
Предустановленные метки
Подсветка
Цена клика м/100 м
Метод пристрелки
Дальномер
Тип стадиометрический
Дополнительные функции
Функция «Кадр в кадре» нет
Режим улучшения качества изображения адаптация AGC, DDE, 3D DNR
Компас & Msensor (датчик завала оружия) нет
WiFi есть
Удаление битых пикселей есть
Display OFF есть
Память 8 Гб.
Физические и эксплуатационные параметры
Крепление
Диапазон эксплуатационных температур, °C -20...+55
Ударная стойкость, Дж
Класс защиты (по IEC 60529) IP67
Габариты, мм 158 x 61 x 57
Масса, кг 0,250
Гарантийный срок, лет 2
Страна происхождения Китай
