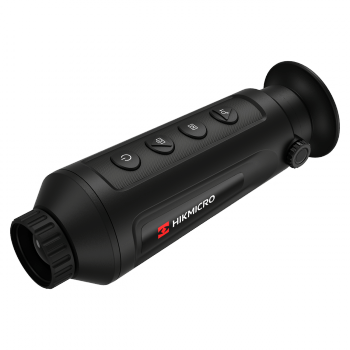

Тепловизионный монокуляр имеет компактные размеры и вес всего 310 грамм. Пользователям доступно увеличение от 1,8 до 14,8 крат. Возможность записи видео расширяет функционал прибора, а встроенный модуль Wi-Fi позволит интегрировать монокуляр с любым цифровым Android или iOS устройством. Дальность обнаружения теплоконтрастных целей более 800 метров способна перекрыть весь спектр задач для ночных наблюдений. В отличие от продвинутой ночной оптики тепловизор не нуждается в ИК-подсветке и может одинаково хорошо «видеть» цель при ярком дневном освещении, так и при полном его отсутствии. Преградой для поиска и обнаружения не станут погодные капризы в виде густого тумана, снегопада или дождя. Наблюдатель будет хорошо видеть притаившегося зверя даже в неплотной растительности. Сфера применения монокуляров с тепловизором необычайно широка: ночные виды охот, спасательные операции, охранные мероприятия, наблюдения за миром живой природы, поиск и обнаружение тепловых утечек в строительной сфере или ЖКХ, использование в егерских хозяйствах для контроля численности популяций животных и так далее.
Ключевые особенности
Приемник теплового излучения 384x288 pix. @ 12 мкм (HikMicro Technology);
Тип матриц - VOx (оксид ванадия);
Температурная чувствительность (NETD) < 35мК;
Частота обновления кадров тепловизора - 50 Гц;
Германиевый объектив F19/1.0 с фокусировкой от 5 м;
Оптическое увеличение 1.86– 14.88;
Цифровой зум: x2, x4, x8;
Поле зрения, градусов / м на 100м – 13.8° × 10.4° / 24,2 х 18,2;
Дальность обнаружения тепло-контрастных целей — 897 м;
Цветной HD LCOS дисплей 1280x960 пикс;
4 цветовые палитры отображения;
Режимы улучшения качества изображения;
Встроенный фото видеорекордер 16 Гб внутренней памяти;
Wi-Fi модуль, Приложение «Hik-Connect» в App Store(iOS) и Google Play TM (Android);
Стадиометрический дальномер на 3 предустановленных значения;
Прочный пластиковый корпус;
Удобное управление при помощи 4-х кнопок;
Класс влагозащиты по IEC 60529 - IP67;
Система питания – встроенный Li-ion аккумулятор;
Время автономной работы 7 часов;
Возможность подключения внешнего источника питания Micro- USB, Type-C;
Гнездо адаптера для крепления на штатив ¼ ";
Диапазон рабочих температур: от -20 до +55°С;
Артикул производителя HM-TS03-19XG/W-LH19;
Габариты 171 × 61 × 57 мм;
Вес 0,3 кг.
Тепловизионный модуль
Модели серии Lynx Pro построены на базе неохлаждаемых микроболометров собственного производства (HikMicro Technology) по технологиями 12 мкм. Размер применяемой матрицы 384x288 пикс. Тип монокристалла – керамические оксид Ванадиевые термодатчики (VOx), которые в отличие от распространенных аналогов на аморфном кремнии (a-Si) обладают меньшим температурным сопротивлением и имеют более устойчивое изображение. Применение передовых технических решений позволило разработчикам добиться значительного улучшения качества получаемого изображения. Инновационные приемники теплового излучения работают в области спектра электромагнитного излучения от 8 до 14μm, что полностью соответствует требованиям для обнаружения излучения от объектов в длинноволновой инфракрасной его части LWIR (Long-wavelength infrared). Земная атмосфера в этом диапазоне наиболее «прозрачна» и не создает помех для наблюдений.
Еще одним важным отличием матриц VOx от HikMicro Technology, является более низкий порог температурной чувствительности матриц NETD <35 мК (Noise Equivalent Temperature Difference). Датчики с такими параметрами способны уловить минимальные температурные отклонения на поверхности объекта. Пользователям хорошо видны не только мельчайшие детали, но и элементы окружающей обстановки. Причем помехой для обнаружения теплоконтрастных целей не станут наличие тумана, проливного дождя или плотного задымления территории. Частота смены кадров матрицы на высоком уровне – 50 Гц, вести наблюдение можно даже за быстродвижущимися объектами, без потери качества. Также следует уточнить, что производитель настолько уверен в качестве своей продукции, что отдельно предоставляет 10-ти летнюю гарантию на термодатчики!
Объектив
Тепловизионный монокуляр Хикмикро HM-TS03-19XG/W-LH19 оборудован германиевым объективом F19/1.0 с широким углом поля зрения. Передняя линза изготовлена из полностью прозрачного для ИК диапазона излучения - металла Германия (32Ge), который, в отличие от обычных линз дневной оптики, не создает помех для прохождения полезного сигнала. Наблюдателям доступен диапазон оптического увеличения от 1,86 до 14,88 крат. Изменить уровень увеличения можно плавно, и дискретно с шагом х2, х4, х8. Коэффициент оптического увеличения 8 дает возможность для комфортного наблюдения на любых дистанциях, начиная с 1 метра и заканчивая 1 километром. Модель обладает широким углом поля зрения – 13.8° × 10.4°, что в метрической системе счисления будет равняться области пространства в 24,2 х 18,2 м на дистанции 100 метров. Возможностей прибора вполне достаточно, не только для поиска объектов на большом открытом пространстве, но и для наблюдений за группой движущихся животных. Фокусировка объектива производится при помощи механизма на объективе. Низкопрофильное кольцо с глубокими продольными насечками позволяет манипулировать настройками оптики в зимних перчатках.
Дальность обнаружения до 897 метров
Дальность обнаружения ростовых теплоконтрастных объектов в 897 метров для карманного тепловизора с 19-ти миллиметровым объективом превосходит все ожидания и перекрывает полный круг задач для ночных наблюдений. Прибор способен «увидеть» человека, кабана, медведя, косулю и др. при полном отсутствии освещения да еще в экстремальных для других видов ночной оптики условиях. Достигнуть таких способностей удалось благодаря матрицам нового поколения 384x288 pix. @ 12 мкм NETD <35 мК и качественной германиевой оптике. Тепловизионный монокуляр HIKMICRO (Hikvision)серии LYNX Pro – идеальный помощник для ночных наблюдений.
4 цветовые палитры
Пользователям монокуляра HikMicro (Hikvision) HM-TS03-19XG/W-LH19 доступен выбор из 4-х режимов отображения с разными цветовыми палитрами. Заводские предустановки позволят подобрать оптимальные параметры отображения для наблюдений в разных условиях температурного контраста между поверхностью объекта и элементами окружающей среды, а также в зависимости от типа цели, метео-обстановки и решаемых задач.
Доступны следующие цветовые палитры:
Горячий белый (White Hot);
Горячий черный (Black Hot);
Горячий красный (Red Hot);
Цветной (Fusion).
Контрастные палитры с горячими оттенками «White Hot», «Black Hot» и «Red Hot» прекрасно выделяют «теплый» объект на общем фоне. Режимы рекомендовано использовать для поиска объектов, как на больших открытых пространствах, так и в густой растительности, например, при проведении поисковых мероприятий в горах или лесистой местности. Цветные палитры «Fusion» наиболее эффективно выделяют «горячие» места на поверхности объекта, по которым наблюдатель может проще распознать и идентифицировать цель. Палитры рекомендованы для наблюдений на ближних дистанциях. Переключить цветовые палитры можно в меню быстрого доступа монокуляра.
Функции улучшения качества изображения
Тепловизор HikMicro LYNX Pro LH19 имеет на своем вооружении сразу несколько опций для улучшения качества изображения. Это отдельные функции: AGC, DDE, 3D DNR, которые имеют собственные алгоритмы работы и оказывают различное влияние на качество картинки. Модели 2020 года получили полный набор наработок мирового гиганта в области тепловизионных систем наблюдения. Обладателям доступны для использования следующие функции:
3D DNR (3D Digital Noise Reduction) – качественное снижение шумов на изображении объекта достигнуто с помощью алгоритмов, на лету подменяющих лучшее изображение участка изображения с группы предыдущих кадров.
AGC (Auto Gain Control) – опция полностью в автоматическом режиме выполняет регулировку (выравнивание) динамического диапазона изображения, повышая общий контраст мельчайших деталей объектов.
DDE (Digital Detail Enhancement) – программно реализованная функция цифрового улучшения деталей, позволяет получать максимально четкое и насыщенное изображение с прорисовкой мельчайших деталей.
В реалиях 2021 года тепловизионные монокуляры HikMicro не имеют конкурентов в своей ценовой категории по качеству изображения.
Полноцветный HD LCOS дисплей
Модели новой линейки LYNX Pro оснащены полноцветными дисплеями LCOS с HD разрешением 1280x960 пикс. В отличие от предшествующих изделий, пользователям доступен полноразмерный экран с большой глубиной цветов и насыщенностью изображения. Технологии LCOS прекрасно адаптированы для работы в условии низких температур, и в отличие от дисплеев AMOLED могут свободно использоваться в морозы до -25°С. С частотой смены кадров 50 Гц можно комфортно и без задержек наблюдать даже за группой движущихся с высокой скоростью объектов. Низкий уровень энергопотребления дисплеев существенно экономит заряд батареи. Яркость свечения можно уменьшить до минимума снижая риск быть демаскированным при наблюдении в условиях обоюдного визуального контакта, например, с осторожным зверем. Окулярный модуль имеет мягкий резиновый наглазник и возможность диоптрийной корректировки , позволяя людям с нарушением зрения, адаптировать изображение под свои индивидуальные особенности. Вести наблюдения можно как в диоптрийных, так и тактических очках.
Мобильное приложение T-Vision
Для удаленной работы с монокуляром потребуется установить мобильное приложение «T-Visiont», которое можно скачать с App Store или Google Play, также можно отсканировать Qr-код на сайте. Приложение позволяет использовать управлять настройками прибора, обмениваться файлами и использовать экран любого цифрового устройства под управление ПО iOS и Android в качестве дополнительного монитора, где с большим разрешением можно наблюдать за тем, что «видит» монокуляр. Также приложение позволяет на ходу менять настройки монокуляра.
Wi-Fi модуль и встроенный фото- видеорекордер.
Монокуляр с тепловизором LYNX Pro LH19 оснащен модулем Wi-Fi и встроенным фото и видеорекордером позволяющим делать качественные снимки и записывать на видео, все, что попадает в поле зрения прибора. Объем внутренней памяти, в отличие от предшествующих моделей, увеличен до 16 Гб, таким образом, можно сохранить более 8 часов видео и несколько тысяч фотографий. Видео и фото файлы сохраняются в привычных для многих пользователей форматах .mp4 / .jpg . Обмениваться файлами можно с любыми цифровыми устройствами при помощи стандартного кабельного соединения (интерфейс USB Type-C), так и с помощью протокола Wi-Fi. Также следует отметить, что монокуляр можно использовать в качестве Wi-Fi точки доступа с трансляцией потокового видео сразу для 8-ми устройств. Наблюдать за происходящим на экранах смартфонов или планшетов могут сразу несколько человек.
Легкий и прочный пластиковый корпус
В качестве материала для корпуса производители выбрали легкий и прочный конструкционный пластик, который надежно защищает электронную начинку прибора во время эксплуатации. Прибор может даже выдержать неоднократные падения с высоты до 2-х метров, поэтому ему не страшны случайные удары о ветви деревьев или элементы амуниции. Герметичное соединение блоков монокуляра гарантирует работоспособность при наличии атмосферных осадков или в условии повышенной влажности. Класс влагозащиты по международной системе стандартов IEC 60529 - IP67 свидетельствует о хорошей защите монокуляра от потоков воды, пылевой взвеси и агрессивных условий эксплуатации. Управление монокуляром осуществляется при помощи всего 4-х кнопок, которые расположены на верхней части корпуса. Резиновые кнопки имеют выпуклые пиктограммы и легко нащупываются, поэтому манипулировать настройками ночной оптики можно не прерывая наблюдения. Для установки прибора на штатив для проведения статичных наблюдений в нижней части корпуса имеется адаптер с резьбой ¼ " (дюйма). Монокуляр имеет компактные размеры 171 × 61 × 57 мм и вес 310 грамм. Прибор может легко поместиться в карманах рюкзака и дорожных сумок, а также во внутреннем кармане куртки.
Тепловизоры HikMicro (Hikvision) HM-TS03-19XG/W-LH19, согласно рекомендаций производителя, могут надежно работать в диапазоне температур окружающего воздуха от -20 до +55°С. Поэтому данная модель хорошо подходит для эксплуатации в климатических условиях Украины, как в зимний период, так и летний.
Система питания
Система питания ночного монокуляра основана на внутреннем перезаряжаемом Li-ion аккумуляторе, полного заряда которого хватит на 7,5 часов работы при выключенном режиме «точки доступа WI-Fi». Изделие может работать и от внешнего источника питания типа Power bank с рабочим напряжением 5 В. Применение внешнего аккумулятора, рекомендовано при эксплуатации в условиях низких температур. Напряжение питания прибора 5 V DC, ток потребления 2 A, мощность 1,5 Вт. Для зарядки батарей монокуляра можно использовать сетевой адаптер 220 В, или любой порт USB компьютера или ноутбука.
Комплект поставки:
Тепловизионный монокуляр HikMicro LYNX Pro LH19
Крышка объектива
USB-кабель для зарядки / кабель для передачи данных
Сумка для хранения
Ткань для очистки оптики
Краткое руководство пользователя
Подробная инструкция по эксплуатации
Гарантийный талон
Матрица
Сенсор HIKMICRO Vox Ceramic (оксид ванадия)
Тип неохлаждаемый
Разрешение, пикселей 384×288
Шаг пискселя, мкм 12
Частота обновления кадров, Гц 50
Температурная чувствительность (NETD), мК <35
Производитель сенсора HikMicro Technology
Дисплей
Тип LCOS
Разрешение, пикселей 1280x960
Цветовые палитры горячий черный, горячий белый, горячий красный, цветная
Оптические характеристики
Увеличение оптическое, крат 1,86 - 14,88x
Цифровой зум x2, x4, x8
Объектив F19/1.0
Поле зрения, град. 13,8° × 10,4°
Поле зрения, м / 100 м
Удаление выходного зрачка, мм
Фокусировка ручная на объективе
Максимальная дальность обнаружения человека, м 897
Питание
Источник Встроенный литий-ионный
Время работы 7,5
Внешнее питание Micro- USB, Type-C
Прицельная метка. Пристрелка
Предустановленные метки
Подсветка
Цена клика м/100 м
Метод пристрелки
Дальномер
Тип стадиометрический
Дополнительные функции
Функция «Кадр в кадре» нет
Режим улучшения качества изображения адаптация AGC, DDE, 3D DNR
Компас & Msensor (датчик завала оружия) нет
WiFi есть
Удаление битых пикселей есть
Display OFF есть
Память 16 Гб.
Физические и эксплуатационные параметры
Крепление
Диапазон эксплуатационных температур, °C -20...+55
Ударная стойкость, Дж
Класс защиты (по IEC 60529) IP67
Габариты, мм 171 × 61 × 57
Масса, кг 0,300
Гарантийный срок, лет 2
Страна происхождения Китай
