Компактный тепловизор HM-TS03-25XG/W-LH25 обладает выдающимися качествами и имеет широкую сферу применения, начиная от любительских ночных наблюдений за миром живой природы, использованием на охоте, и заканчивая профессиональным применением в службах спасения, охранных структурах и так далее. Дальность обнаружения теплоконтрастных целей до 1800 метров, возможность делать качественные фото и записывать видео значительно расширяет функционал ночного монокуляра. Прибор можно использовать в любую погоду при широком диапазоне рабочих температур. Доступны широкие пользовательские настройки. Качество изображения на предельно высоком уровне готово удивить даже скептиков. Тепловизионный монокуляр не нуждается в ИК подсветке и прекрасно «видит» сквозь туман, дым, снегопад. Теплоконтрастный объект также будет обнаружен сквозь неплотную растительность: ветви деревьев, кустарник, высокая трава. HikMicro (Hikvision) LYNX Pro LH25 – идеальный помощник для ночных видов охот!
Ключевые особенности
Приемник теплового излучения 384x288 pix. @ 12 мкм (HikMicro Technology);
Тип матриц - VOx (оксид ванадия);
Температурная чувствительность (NETD) < 35мК;
Частота обновления кадров тепловизора - 50 Гц;
Германиевый объектив F25/1.0 с фокусировкой от 5 м;
Оптическое увеличение 2,45 - 19,6х;
Цифровой зум: x2, x4, x8;
Поле зрения, градусов / м на 100м – 10,5° × 7,9°/ 18,4 х 13,8;
Дальность обнаружения тепло-контрастных целей — 1181 м;
Цветной HD LCOS дисплей 1280x960 пикс;
4 цветовые палитры отображения;
Режимы улучшения качества изображения;
Встроенный фото видеорекордер 16 Гб внутренней памяти;
Wi-Fi модуль, Приложение «Hik-Connect» в App Store(iOS) и Google Play TM (Android);
Стадиометрический дальномер на 3 предустановленных значения;
Прочный пластиковый корпус;

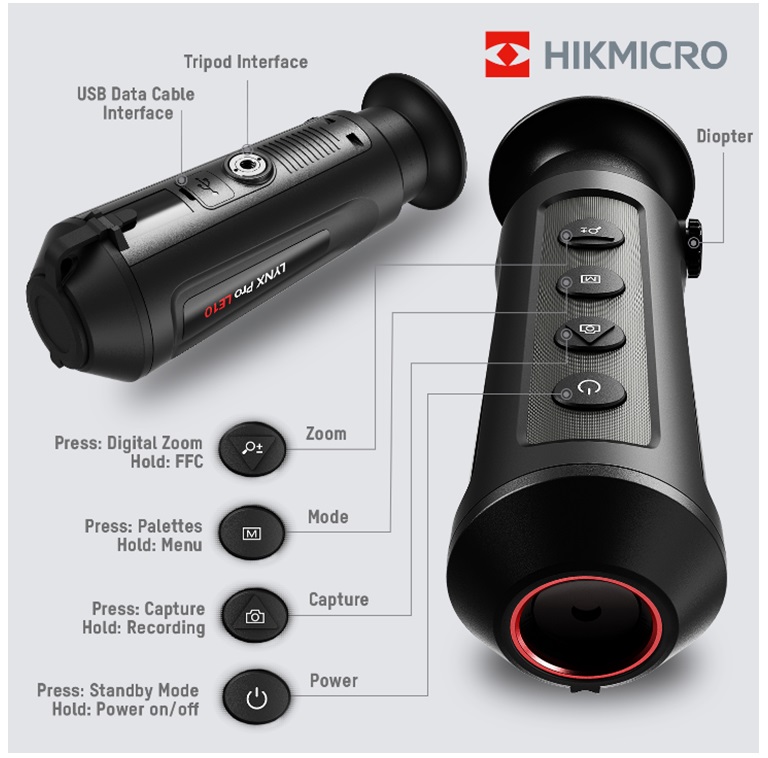

Удобное управление при помощи 4-х кнопок;
Класс влагозащиты по IEC 60529 - IP67;
Система питания – встроенный Li-ion аккумулятор;
Время автономной работы 7 часов;
Возможность подключения внешнего источника питания Micro- USB, Type-C;
Гнездо адаптера для крепления на штатив ¼ ";
Диапазон рабочих температур: от -20 до +55°С;
Артикул производителя HM-TS03-25XG/W-LH25;
Габариты 171 × 61 × 57 мм;
Вес 0,3 кг.
Тепловизионный модуль
Тепловизионный блок монокуляра HikMicro LYNX Pro LH25 построен на базе инновационных теплочувствительных матриц собственного производства (HikMicro Technology). Размер монокристалла 384x288 пикс, с шагом детектора 12 мкм. В отличие от привычных 17 мкм технологий данные микроболометры обладают значительно большим количеством датчиков, размещаемых на единице площади, таким образом, разработчикам удалось увеличить дальность действия тепловизора и расширить поле зрения самого прибора. Еще одним важным технологическим отличием является материал самих матриц. В производстве используется исключительно оксид Ванадиевые керамические термодатчики (VOx), которые в отличие от аналогичных приборов на основе аморфного кремния (a-Si) обладают более стабильным и устойчивым изображением и имеют меньший коэффициент температурного сопротивления.
Порог температурной чувствительности матриц NETD <35 мК (Noise Equivalent Temperature Difference), позволяет тепловизору регистрировать минимальные температурные отклонения на поверхности объекта, что в свою очередь положительным образом сказывается на картинке наблюдаемого объекта. Спектральный диапазон чувствительности ванадиевых матриц находится в пределах 8 — 14μm, что полностью удовлетворяет требованиям для обнаружения электромагнитного излучения в длинноволновой части ИК диапазона (LWIR Long-wavelength infrared), в котором земная атмосфера прозрачна и не создает помех для прохождения сигнала от объекта к датчикам. Частота обновления кадров в 50 Гц полностью удовлетворяет требованиям для комфортного наблюдения даже за быстро движущимися целями. Гарантия производителя на термодатчик – 10 лет!
Объектив
Тепловизор Хикмикро (Хиквижн) HM-TS03-25XG/W-LH25 оснащен широкоугольным объективом F25/1.0 с германиевой оптикой. Идеальная геометрия линз и чувствительная электроника позволили получить четкое и высококонтрастное изображение даже сильно удаленных объектов. Диапазон оптического увеличения 2,45 - 19,6х дает возможность обнаружения объектов на любых дистанциях. Увеличение меняется как плавно, так и дискретно с шагом х2, х4, х8. Широкий угол поля зрения (10,5° × 7,9°) дает возможность для быстрого поиска теплоконтрастных объектов на большом открытом пространстве и наблюдения за группой движущихся целей. В метрической системе счисления наблюдателю будет доступна область пространства 18,4 х 13,8 м на дистанции в 100 метров. С увеличением кратности ширина поля зрения будет уменьшаться пропорционально уровню увеличения. Фокусировка объектива производится путем вращения низкопрофильного кольца на объективе прибора.
Дальность обнаружения до 1180 метров
Применение передовых технологических решений в области проектирования и производства тепловизионной техники позволило увеличить дальность обнаружения теплоконтрастных объектов до немыслимых для ночных наблюдений расстояний. Увидеть крупное животное типа: лось, медведь, кабан, косуля можно с расстояния более километра, что для компактных тепловизионных монокуляров являлось пределом мечтаний. Реализовать такие возможности получилось благодаря современным матрицам 384x288 pix. @ 12 мкм NETD <35 мК и линзам из германия (32Ge), имеющим идеальную геометрию и обработку с нулевым допуском. Причем помехой для наблюдений не станут сложные погодные условия и полное отсутствие освещения.
4 цветовые палитры
Монокуляр HikMicro HM-TS03-25XG/W-LH25 имеет 4 режима цветового отображения, которые наиболее оптимальны для выполнения различных задач в зависимости от условий наблюдений и типов объектов.
Доступны следующие варианты:
Горячий белый (White Hot);
Горячий черный (Black Hot);
Горячий красный (Red Hot);
Цветной (Fusion).
Цветовые палитры с горячими оттенками «White Hot», «Black Hot» и «Red Hot» больше подходят для работы в условиях с высоким температурным контрастом, при поиске и наблюдением объектов на больших открытых пространствах в сложных метеоусловиях. Цветные палитры «Fusion» наиболее оптимальны при идентификации объектов наблюдения. По глубине цветовых оттенков можно определить наиболее «теплые» места на поверхности цели. Переключение между режимами производится в меню быстрого доступа монокуляра.
Функции улучшения качества изображения
Тепловизионный монокуляр HikMicro LYNX Pro LH25 имеет сразу несколько функций для улучшения качества изображения. Это уникальные разработки компании HIKVISION, которые прошли успешное тестирование и внедрены во все новые серии приборов. Для пользователей доступны следующие функции:
AGC (Auto Gain Control) – функция обеспечивает регулировку динамического диапазона изображения полностью в автоматическом режиме, чем обеспечивается высокая контрастность картинки.
DDE (Digital Detail Enhancement) – технология цифрового улучшения деталей обеспечивает максимальное качество изображения. Для наблюдения доступны не только мелкие детали объекта, но и элементы окружающей обстановки.
3D DNR (3D Digital Noise Reduction) – снижение шумов на получаемом изображении обеспечивается за счет сравнения с предыдущими кадрами и уникальными алгоритмами обработки картинки.
На сегодняшний день, тепловизоры компании HikMicro являются одними из лучших в мире по качеству изображения.
Полноцветный HD LCOS дисплей
Окулярный блок тепловизионного монокуляра оснащен цветным дисплеем HD LCOS с разрешением 1280x960. В отличие от привычных AMOLED технологий, эти дисплеи имеют лучшее разрешение и большую глубину цветов. Изделия адаптированы для работы в условиях низких температур и без потери для качества изображения могут эксплуатироваться при морозах до - 25 °С. LCOS дисплеи обладают низким уровнем энергопотребления, что положительно сказывается на времени автономной работы прибора в целом. Частота обновления кадров 50 Гц позволяет комфортно наблюдать даже за группой движущихся объектов. Окулярный блок оборудован механизмом диоптрийной корректировки в пределах ± 4 дптр, позволяя подстроить изображение под индивидуальные особенности зрения. Также имеется возможность снижения яркости свечения, сводя на нет вероятность демаскировки наблюдателя от засветки части лица. Данную опцию следует применять при возможности обоюдного визуального контакта, например, на охоте.
Wi-Fi модуль и встроенный фото- видеорекордер.
Встроенный фото- и видеорекордер значительно расширяет функциональные возможности прибора, позволяя снимать на видео и делать качественные снимки всего, что попало в поле зрения монокуляра. Объем встроенной памяти в отличие от моделей линейки HikVision увеличен до 16 Гб, что позволит сохранить около 8 часов видео, и более тысячи фотографий. Скачать сохраненные файлы можно сразу несколькими способами: стандартным кабельным соединением Micro USB или при помощи беспроводного доступа по протоколу Wi-Fi. Монокуляр может работать точкой доступа Wi-Fi сразу для 8 устройств, транслируя потоковое видео на смартфоны или планшеты, таким образом наблюдать за миром живой природы может сразу группа лиц.
Мобильное приложение T-Vision
Мобильное приложение «T-Vision» позволяет интегрировать монокуляр с любыми цифровыми устройствами под управлением операционных систем iOS и Android. Обмен данными происходит по стандартному протоколу Wi-Fi. Таким образом, можно использовать экран телефона или планшета в качестве второго монитора, где с большим разрешением наблюдать за происходящим вокруг. Приложение можно загрузить с App Store, Google Play или достаточно просто отсканировать Qr-код. Также любой смартфон можно использовать в качестве пульта дистанционного управления, на ходу меняя настройки монокуляра. Приложение позволяет не только просматривать фото и видео, но также скачивать и загружать файлы. Видео и фото файлы сохраняются в привычных для многих пользователей форматах .mp4 / .jpg.
Легкий и прочный пластиковый корпус
Корпус тепловизионного монокуляра выполнен из ударопрочного конструкционного пластика, который обеспечивает надежную защиту оптоэлектронной начинки даже в экстремальных условиях эксплуатации. По заявлению производителей прибор способен выдержать неоднократное падение с высоты 2-х метров, поэтому ему не страшны удары о ветви деревьев и элементы экипировки. Класс влагозащиты прибора по международной системе стандартов IEC 60529 - IP67. Допускается эксплуатация в неблагоприятных метеоусловиях с наличием атмосферных осадков в виде дождя, высокой влажности или мокрого снега. Блок управления состоит из 4-х кнопок расположенных на верхней части прибора. Кнопки имеют выпуклое теснение с пиктограммами и легко находятся на ощупь, поэтому манипулировать настройками можно в процессе наблюдения. В нижней части корпуса расположен адаптер ¼ " для крепления на штатив, который рекомендовано для длительных наблюдений за объектами живой природы.
Диапазон рабочих температур тепловизора HikMicro (Hikvision) HM-TS03-25XG/W-LH25 находится в пределах от -20 до +55°С. Эксплуатировать данную модель можно как при сильных морозах, так и во время знойных солнечных дней. Окулярный блок закрыт мягким резиновым наглазником. В комплекте поставки имеется защитная крышка на объектив.
Система питания
Прибор имеет встроенный источник питания – перезаряжаемый Li-ion аккумулятор обеспечивающий время автономной работы до 7 часов. Напряжение питания 5 V DC/2 A, мощность энергопотребления 1.5 W. Прибор поддерживает возможность использования внешнего источника питания при помощи стандартного кабельного соединения USB Type-C Interface. Таким образом, подключив обычный Power bank, можно значительно увеличить время автономной работы. При наблюдениях в условиях минусовых температур можно спрятать внешний источник питания под одеждой или, устойчивом к морозам, неопреновом чехле.
Комплект поставки:
Тепловизионный монокуляр HIKMICRO LYNX Pro LH25
Крышка объектива
USB-кабель для зарядки / кабель для передачи данных
Сумка для хранения
Ткань для очистки оптики
Краткое руководство пользователя
Подробная инструкция по эксплуатации
Гарантийный талон
Технические характеристики
Матрица
Сенсор HIKMICRO Vox Ceramic (оксид ванадия)
Тип неохлаждаемый
Разрешение, пикселей 384×288
Шаг пискселя, мкм 12
Частота обновления кадров, Гц 50
Температурная чувствительность (NETD), мК <35
Производитель сенсора HikMicro Technology
Дисплей
Тип LCOS
Разрешение, пикселей 1280x960
Цветовые палитры горячий черный, горячий белый, горячий красный, цветная
Оптические характеристики
Увеличение оптическое, крат 2,45 - 19,6x
Цифровой зум x2, x4, x8
Объектив F25/1.0
Поле зрения, град. 10,5° × 7,9°
Поле зрения, м / 100 м 18.4 x 13.8
Удаление выходного зрачка, мм
Фокусировка ручная на объективе
Максимальная дальность обнаружения человека, м 1181
Питание
Источник Встроенный литий-ионный
Время работы 7,5
Внешнее питание Micro- USB, Type-C
Прицельная метка. Пристрелка
Предустановленные метки
Подсветка
Цена клика м/100 м
Метод пристрелки
Дальномер
Тип стадиометрический
Дополнительные функции
Функция «Кадр в кадре» нет
Режим улучшения качества изображения адаптация AGC, DDE, 3D DNR
Компас & Msensor (датчик завала оружия) нет
WiFi есть
Удаление битых пикселей есть
Display OFF есть
Память 16 Гб.
Физические и эксплуатационные параметры
Крепление
Диапазон эксплуатационных температур, °C -20...+55
Ударная стойкость, Дж
Класс защиты (по IEC 60529) IP67
Габариты, мм 171 × 61 × 57
Масса, кг 0,300
Гарантийный срок, лет 2
Страна происхождения Китай
